Os disjuntores são, sem dúvida, os guardiões de qualquer instalação elétrica moderna. Em outras palavras, eles protegem cabos flexíveis, circuitos e equipamentos contra sobrecargas e curtos-circuitos que, como resultado, podem causar incêndios.
Portanto, em projetos luminotécnicos que utilizam pendentes, lustres, arandelas, luminárias de chão e abajures, a especificação correta dos disjuntores é essencial para garantir uma proteção eficaz e coordenada com os interruptores DR.
Além disso, em 2025, a evolução dos materiais elétricos trouxe disjuntores mais inteligentes, precisos e, consequentemente, integrados com sistemas de automação predial.
A coordenação adequada com eletrocalhas, mangueiras de proteção, caixas de distribuição e conexões certificadas, de fato, cria sistemas de proteção robustos que atendem às exigências mais rigorosas de segurança.
O que são disjuntores e como funcionam?
Os disjuntores são, primeiramente, dispositivos eletromecânicos que interrompem automaticamente a corrente elétrica quando detectam condições anormais no circuito.
Diferentemente dos fusíveis, eles podem ser religados após a eliminação da causa do problema, oferecendo, assim, uma proteção reutilizável e confiável.
Princípios de funcionamento
Proteção Contra Sobrecarga:
Em primeiro lugar, o disjuntor possui um elemento bimetálico que se aquece com a passagem de corrente. Quando, por outro lado, a corrente excede o valor nominal por um tempo prolongado, o bimetálico, então, se deforma e aciona o mecanismo de abertura.
Como resultado, ele protege os cabos flexíveis de um aquecimento excessivo.
Proteção contra curto-circuito:
Para correntes de falta elevadas, um mecanismo magnético (bobina) atua instantaneamente, interrompendo o circuito em milissegundos. Isso ocorre antes que a corrente atinja valores destrutivos.
Consequentemente, a proteção magnética tem uma resposta instantânea e, portanto, uma capacidade de interrupção que extingue o arco elétrico de forma segura.
Componentes internos essenciais
Câmara de extinção do arco:
Sobretudo, placas metálicas dividem e esfriam o arco elétrico. Em seguida, o projeto otimizado garante que o arco seja extinto, o que é crucial para a segurança.
Mecanismo de Acionamento:
Além disso, uma alavanca manual permite o comando local. Da mesma forma, uma mola de abertura garante uma interrupção rápida. Por fim, uma indicação visual informa claramente a posição do circuito (aberto/fechado).
Tipos e classificações de disjuntores
A seguir, vamos explorar como os disjuntores são classificados.
Por número de polos:
- Disjuntores unipolares: Primeiramente, são usados para circuitos monofásicos (127V ou 220V). Eles são ideais, por exemplo, para iluminação residencial, como pendentes e lustres, assim como para tomadas simples.
- Disjuntores bipolares: Por outro lado, são usados em sistemas mais robustos, como chuveiros e ar-condicionado. Neste caso, a proteção de fase e neutro é simultânea.
- Disjuntores tripolares: Estes são, sobretudo, para aplicações industriais e comerciais, ou seja, para sistemas trifásicos. Eles são usados para proteger motores de grande porte e, também, em quadros de distribuição principal para iluminação comercial de grande escala.
Por curva de disparo:
- Curva B (Proteção Residencial): Esta curva é ideal para cargas resistivas, como iluminação e aquecedores, pois seu disparo magnético ocorre entre 3 a 5 vezes a corrente nominal.
- Curva C (Padrão Comercial): A Curva C, por sua vez, é a mais utilizada na iluminação comercial, uma vez que suporta picos de partida moderados. O disparo magnético acontece entre 5 a 10 vezes a corrente nominal.
- Curva D (Aplicações Industriais): Por fim, a Curva D é para cargas pesadas, como motores de grande porte e transformadores, já que seu disparo magnético ocorre entre 10 a 20 vezes a corrente nominal.
Dimensionamento técnico de disjuntores
Para garantir a segurança do projeto, o dimensionamento correto dos disjuntores é crucial.
Cálculo da corrente nominal:
O método básico de dimensionamento nos diz que a corrente do disjuntor deve ser maior ou igual à corrente do circuito e, ao mesmo tempo, menor ou igual à capacidade do cabo. Indisjuntor≥Ib (corrente do circuito) Indisjuntor≤Iz (capacidade do cabo).
Exemplo Prático para Iluminação: Vamos supor um circuito com 10 pendentes LED de 12W. Então, a corrente calculada é de 0,55A. Assim sendo, o disjuntor ideal seria de 6A.
Coordenação com cabos flexíveis:
É importante ressaltar que o disjuntor deve sempre proteger o cabo. Por conseguinte, um cabo de 2,5mm² tem capacidade máxima de até 20A, portanto, o disjuntor deve ser escolhido com base nessa capacidade.
Seletividade e coordenação:
A seletividade é crucial em instalações com um disjuntor e um interruptor DR. Por um lado, o disjuntor atua em sobrecarga; por outro, o DR atua instantaneamente em fugas de corrente.
Além disso, a seletividade entre disjuntores de diferentes níveis garante que apenas o circuito com problema seja desligado, o que é vital para a operação contínua do sistema.

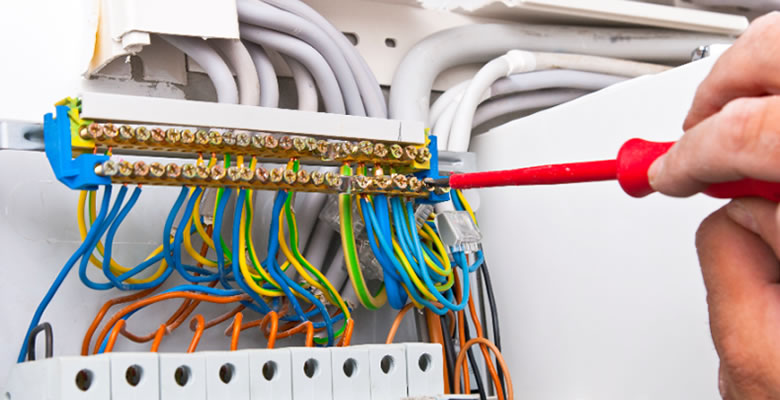

Como instalar disjuntores da forma correta
A instalação correta dos disjuntores é, de fato, a garantia de segurança de qualquer projeto elétrico. Em virtude disso, um bom planejamento é, sem dúvida, o primeiro passo para uma instalação profissional.
Preparação e planejamento
- Análise do quadro elétrico: Primeiramente, verifique o espaço disponível para os disjuntores e a capacidade do barramento. Além disso, certifique-se de que a ventilação é adequada para a dissipação de calor. Por fim, use um sistema de numeração e etiquetagem para identificar os circuitos.
- Materiais necessários: A instalação de disjuntores exige uma lista completa de materiais. Isso inclui, por exemplo, os disjuntores dimensionados, trilhos DIN, barramentos de distribuição, conectores e cabos flexíveis de interligação. Ademais, anilhas e etiquetas de identificação são cruciais para a organização.
Procedimento de instalação passo a passo
Para instalar os disjuntores, é preciso seguir um procedimento rigoroso.
- 1: Segurança e preparação: Antes de tudo, desligue a alimentação geral e teste a ausência de tensão. Então, sinalize o quadro para evitar energização acidental. Em seguida, organize suas ferramentas e verifique a documentação do projeto.
- 2: Instalação física: Depois de tudo preparado, fixe os disjuntores no trilho DIN e, em seguida, conecte-os ao barramento de alimentação. Conecte, então, os cabos de saída para os circuitos, certificando-se de que as conexões sejam feitas com o torque adequado.
- 3: Testes e comissionamento: Por fim, realize testes de continuidade e medição de isolação. Isso é crucial para verificar o funcionamento de cada disjuntor e a seletividade com outros dispositivos.
Integração com projetos luminotécnicos
Os disjuntores são, de fato, fundamentais para projetos luminotécnicos.
- Proteção de circuitos de iluminação: Por exemplo, um disjuntor de 10A (curva B) é ideal para pendentes de cozinha. No entanto, para lustres de sala, um de 16A pode ser a proteção adequada. Já para arandelas externas, é crucial coordenar a proteção com um interruptor DR.
- Compatibilidade com automação: Ainda mais, sistemas de automação, como o KNX/EIB, exigem disjuntores com contatos auxiliares. Disjuntores especiais também protegem dimmers eletrônicos contra harmônicas.
Organização e layout do quadro
Uma distribuição lógica e uma identificação profissional são essenciais para a segurança e a manutenção.
- Distribuição lógica: Sobretudo, organize os circuitos principais na posição superior e agrupe a iluminação por ambiente.
- Identificação profissional: Além disso, use etiquetas padronizadas com a numeração e a descrição clara de cada circuito. Por fim, um esquema unifilar, colado na porta do quadro, serve como um guia rápido e seguro.
Materiais elétricos Goiânia: Mercado e especificações
O mercado de materiais elétricos em Goiânia oferece uma ampla variedade de disjuntores, o que é ótimo para o profissional ou para o cliente final.
Panorama regional do mercado
- Principais distribuidores: A região conta com, por exemplo, redes autorizadas de grandes fabricantes, atacadistas especializados e lojas técnicas. Há também, por outro lado, distribuidores online que oferecem entregas rápidas na área metropolitana.
- Marcas líderes disponíveis: Dentre as marcas premium internacionais, você encontra Schneider Electric, Siemens e ABB. Em contrapartida, marcas nacionais confiáveis, como Steck e Eletromar, oferecem um excelente custo-benefício.
Critérios para seleção de fornecedores
Para selecionar o fornecedor ideal, considere tanto os aspectos técnicos quanto os comerciais.
- Aspectos técnicos obrigatórios: É fundamental que os disjuntores tenham certificação INMETRO válida e que estejam em conformidade com a NBR IEC 60898-1. Igualmente importante, a rastreabilidade do lote de fabricação e uma garantia técnica de, no mínimo, 2 anos são cruciais.
- Aspectos comerciais estratégicos: Além disso, busque fornecedores que tenham estoque permanente, preços competitivos para grandes volumes e condições de pagamento flexíveis. Por fim, o suporte técnico qualificado é um grande diferencial.
Preços e investimento (Goiânia – 2025)
Os preços variam, mas é possível ter uma ideia dos custos.
- Disjuntores Unipolares Curva C: Por exemplo, os preços variam de R$ 8,50 a R$ 20,00, dependendo da corrente nominal.
- Disjuntores Tripolares: Para estes, os preços começam em cerca de R$ 45,00 e podem chegar a mais de R$ 110,00, também dependendo da corrente.
Manutenção e diagnóstico de problemas nos disjuntores
A manutenção adequada dos disjuntores é, de fato, essencial para a segurança de qualquer instalação elétrica. Para isso, inspeções periódicas e diagnósticos precisos são cruciais.
Inspeções periódicas obrigatórias
- Inspeção Visual (Trimestral): Primeiramente, verifique a fixação dos disjuntores nos trilhos DIN e observe se há sinais de aquecimento ou oxidação. Além disso, é importante checar a integridade da carcaça e da alavanca, bem como a identificação e a etiquetagem.
- Testes Funcionais (Semestral): Para um diagnóstico mais aprofundado, realize o acionamento manual para garantir o funcionamento da alavanca. Teste, então, a continuidade na posição fechada e a isolação na posição aberta.
Principais problemas e soluções
- Disparo frequente sem causa aparente: Em primeiro lugar, a causa pode ser uma sobrecarga real, ou seja, um excesso de equipamentos no circuito. Outra possibilidade é o dimensionamento inadequado dos disjuntores ou, então, problemas no cabo flexível. Portanto, a solução pode ser redistribuir as cargas, redimensionar o disjuntor ou refazer as conexões.
- Aquecimento excessivo: O diagnóstico deve começar com a medição da temperatura e a verificação do torque nas conexões. Ainda assim, é preciso analisar a carga e inspecionar a ventilação do quadro. As correções incluem reapertar as conexões, melhorar a ventilação do quadro ou, por fim, substituir o disjuntor se ele estiver danificado.
Vida útil e critérios de substituição
A durabilidade de um disjuntor depende de diversos fatores, como o número de operações, as correntes de curto-circuito e o ambiente de instalação.
- Indicadores Para Substituição: A vida útil típica é de 15 a 20 anos. No entanto, se você notar sinais de aquecimento, dificuldade para manobrar a alavanca ou disparos indevidos, é hora de substituir o disjuntor.
Inovações e tecnologias de disjuntores em 2025
A seguir, confira quais as principais inovações e tecnologias dos disjuntores em 2025:
Disjuntores inteligentes
Os disjuntores de 2025 trazem funcionalidades avançadas que transformam o monitoramento elétrico.
- Funcionalidades Avançadas: Eles oferecem monitoramento remoto via aplicativo, medição integrada de corrente e tensão, e diagnóstico preditivo para identificar falhas antes que ocorram. A comunicação via IoT (Internet das Coisas) e a parametrização digital também são inovações importantes.
- Protocolos de Comunicação: Esses dispositivos utilizam protocolos como Modbus RTU/TCP para aplicações industriais e KNX/EIB para automação predial. A conectividade WiFi e Bluetooth também é cada vez mais comum, simplificando a configuração.
Sustentabilidade e eficiência
- Materiais Ecológicos: Atualmente, os disjuntores são fabricados com plásticos recicláveis e embalagens biodegradáveis, o que reduz o impacto ambiental.
- Eficiência Energética: O design otimizado reduz a resistência de contato, o que, por sua vez, diminui as perdas energéticas. Além disso, as câmaras otimizadas garantem uma extinção mais eficiente do arco.
Normas e regulamentações técnicas
A instalação de disjuntores não é apenas uma questão de escolha, mas uma obrigação legal. Em virtude disso, a conformidade com as normas e regulamentações técnicas é essencial para garantir a segurança e a qualidade de qualquer projeto elétrico.
Normas brasileiras aplicáveis
- NBR IEC 60898-1: Esta norma estabelece os requisitos para os disjuntores de instalações domésticas e similares. Ela define, por exemplo, as características nominais, os ensaios de tipo e, também, a marcação obrigatória, que garante a segurança do produto.
- NBR 5410: Em suma, esta é a norma que rege todas as instalações elétricas de baixa tensão no Brasil. Ela exige que os disjuntores protejam contra sobrecarga e curto-circuito. Além disso, ela determina o dimensionamento adequado em coordenação com os cabos e a seletividade entre os dispositivos de proteção.
Certificações internacionais
- IEC (International Electrotechnical Commission): A IEC estabelece padrões mundiais. Por exemplo, a IEC 60898 é o padrão para disjuntores residenciais, enquanto a IEC 60947 se aplica a dispositivos industriais.
- Certificações Regionais: Certificações como a UL (americana), VDE (alemã) e CE (europeia) indicam que o produto atende a rigorosos padrões de segurança internacionais, o que é um sinal de qualidade.
FAQ – Perguntas Frequentes sobre disjuntores
Qual a diferença entre disjuntor e fusível?
Os disjuntores oferecem vantagens significativas. Ao contrário dos fusíveis, eles podem ser religados após a atuação, o que os torna reutilizáveis. Além disso, eles têm maior precisão, uma indicação de status visível e, como resultado, um custo operacional menor a longo prazo.
Como escolher a curva correta (B, C ou D)?
A escolha depende do tipo de carga. A Curva B, por exemplo, é ideal para cargas resistivas, como iluminação LED. Já a Curva C é a mais usada em projetos luminotécnicos comerciais, enquanto a Curva D é reservada para motores de grande porte.
Disjuntor pode ser usado como interruptor?
Embora seja possível, não é recomendado. A função primária de um disjuntor é a proteção, não a manobra. Muitas manobras, na verdade, reduzem a vida útil dos contatos. A NBR 5410, inclusive, recomenda o uso de dispositivos específicos para manobra.
Por que o disjuntor está aquecendo?
O aquecimento é um sinal de problemas sérios. Na maioria das vezes, a causa é a conexão solta, mas também pode ser uma sobrecarga real, um disjuntor defeituoso ou ventilação inadequada. Diante disso, a ação imediata é desligar o circuito e procurar um eletricista qualificado.
Posso instalar um disjuntor maior para evitar disparos?
Não, isso é extremamente perigoso. Um disjuntor maior que o cabo não protegerá a fiação, o que pode causar superaquecimento e, consequentemente, um incêndio. A NBR 5410 exige que o dimensionamento seja sempre feito corretamente para garantir a segurança em primeiro lugar.
Proteção inteligente para instalações seguras
Os disjuntores são, portanto, a primeira linha de defesa contra acidentes elétricos, sendo fundamentais para a segurança de projetos luminotécnicos. A evolução tecnológica de 2025 trouxe dispositivos mais precisos, inteligentes e integrados a sistemas de automação predial.
A especificação adequada dos disjuntores e a coordenação com cabos flexíveis, interruptores DR e outros materiais elétricos de qualidade garantem sistemas de proteção robustos que preservam vidas e patrimônio.
Para profissionais em Goiânia, a escolha de fornecedores especializados em materiais elétricos Goiânia é crucial. Isso porque o investimento em disjuntores de qualidade superior compensa, oferecendo maior confiabilidade, menor manutenção e segurança operacional elevada.
O futuro da proteção elétrica aponta para dispositivos inteligentes com monitoramento remoto e diagnóstico preditivo. Em suma, investir em disjuntores de qualidade não é apenas um cumprimento de norma; é a garantia de uma proteção eficaz contra incêndios, choques elétricos e perdas patrimoniais.
Lembre-se: A proteção elétrica adequada é o fundamento de qualquer instalação segura e eficiente.
