Escolher o disjuntor correto para uma instalação elétrica é fundamental para garantir a segurança do ambiente e evitar problemas como curtos-circuitos, sobrecargas e até incêndios. Entretanto, muitas pessoas ainda têm dúvidas sobre como realizar esse cálculo de forma precisa e segura.
Neste artigo, você vai aprender o passo a passo completo para dimensionar o disjuntor adequado à sua necessidade, considerando aspectos técnicos, normas vigentes e as melhores práticas do mercado. Dessa forma, ao final da leitura, você estará apto a fazer escolhas mais conscientes e proteger sua instalação elétrica de maneira eficiente.

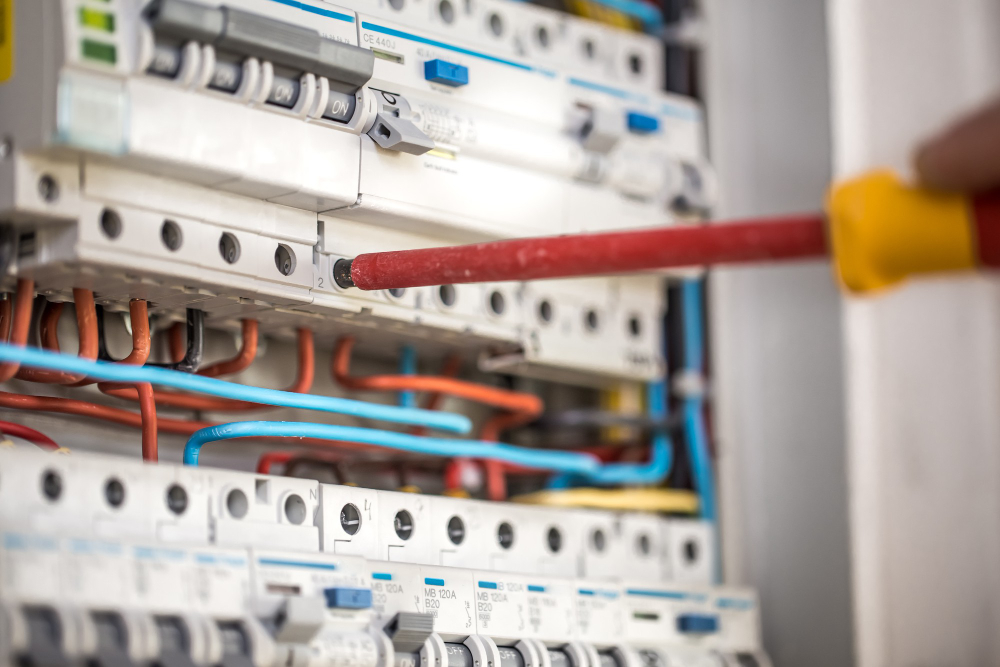

O que é um disjuntor e qual sua função?
O disjuntor é um dispositivo de proteção elétrica responsável por interromper automaticamente o fornecimento de energia quando detecta anomalias na corrente elétrica. Além disso, ele atua como um fusível moderno e reutilizável, desligando o circuito em situações de sobrecarga ou curto-circuito.
Seu principal objetivo é proteger os condutores elétricos, equipamentos e, principalmente, as pessoas que habitam ou frequentam o local. Por isso, escolher o modelo adequado faz toda a diferença na prevenção de acidentes domésticos e perdas materiais.
Por que é importante calcular corretamente o disjuntor?
Calcular o disjuntor de forma inadequada pode trazer consequências graves. Primeiramente, um dispositivo subdimensionado desarmará com frequência, causando interrupções constantes no fornecimento de energia. Em contrapartida, um disjuntor superdimensionado não oferecerá a proteção necessária, permitindo que os fios suportem correntes acima de sua capacidade.
Consequentemente, o aquecimento excessivo dos cabos pode levar ao derretimento da isolação, gerando riscos de choques elétricos e incêndios. Portanto, seguir as normas técnicas e realizar os cálculos corretos é essencial para a segurança de qualquer projeto elétrico.
Vale a pena ler também: Iluminação comercial LED: economia de energia e melhor exposição de produtos
Quais informações você precisa ter antes de calcular?
Antes de iniciar o cálculo do disjuntor ideal, é necessário reunir algumas informações básicas sobre a instalação elétrica. Primeiramente, identifique a potência total dos equipamentos que serão conectados ao circuito. Essa informação geralmente está disponível nas etiquetas ou manuais dos aparelhos.
Em seguida, determine a tensão de alimentação do circuito, que pode ser 127V ou 220V, dependendo da região e do tipo de instalação. Além disso, verifique a bitola do cabo elétrico que será utilizado, pois ela influencia diretamente na capacidade de condução de corrente.
Por fim, consulte a norma NBR 5410, estabelecida pela ABNT (Associação Brasileira de Normas Técnicas), que regulamenta as instalações elétricas de baixa tensão no Brasil. Essa norma oferece diretrizes fundamentais para garantir que o projeto esteja em conformidade com os padrões de segurança exigidos.
Como calcular a corrente elétrica do circuito?
O primeiro passo para dimensionar um disjuntor é calcular a corrente elétrica que circulará pelo circuito. Para isso, utilize a fórmula básica da eletricidade:
Corrente (A) = Potência (W) / Tensão (V)
Suponha, por exemplo, que você tenha um chuveiro elétrico de 5500W instalado em uma rede de 220V. Nesse caso, o cálculo seria:
Corrente = 5500 / 220 = 25A
Portanto, o circuito exigirá um disjuntor que suporte, no mínimo, essa corrente. Todavia, é importante considerar uma margem de segurança para evitar desarmes desnecessários e garantir a durabilidade do sistema.
Qual a margem de segurança adequada?
Após calcular a corrente nominal, é recomendável adicionar uma margem de segurança ao dimensionamento do disjuntor. Normalmente, essa margem varia entre 20% e 30% acima do valor calculado, dependendo do tipo de carga e das condições de operação.
Dessa maneira, considerando o exemplo anterior do chuveiro de 25A, o ideal seria escolher um disjuntor de 32A. Essa prática evita que pequenas variações de tensão ou picos momentâneos causem o desligamento indevido do dispositivo.
Além disso, é fundamental verificar se o cabo elétrico suporta a corrente dimensionada. Caso contrário, será necessário ajustar a bitola do condutor para garantir a compatibilidade entre os componentes do circuito.
Complete sua leitura: Normas da ABNT para cabos flexíveis: o que você precisa saber
Quais tipos de disjuntores existem?
No mercado, existem diversos tipos de disjuntores, cada um adequado a uma aplicação específica. Conhecer essas diferenças é crucial para fazer a escolha certa.
Disjuntores termomagnéticos
Esse é o tipo mais comum em instalações residenciais e comerciais. Ele combina proteção térmica, que atua contra sobrecargas, e proteção magnética, eficaz contra curtos-circuitos. Portanto, oferece proteção dupla e é altamente confiável.
Disjuntores diferenciais residuais (DR)
Além da proteção contra sobrecargas e curtos, os disjuntores DR protegem contra choques elétricos causados por fugas de corrente. Por essa razão, são obrigatórios em circuitos de áreas molhadas, como banheiros e cozinhas, conforme estabelece a NBR 5410.
Disjuntores monopolares, bipolares e tripolares
A quantidade de polos do disjuntor depende do tipo de circuito. Circuitos monofásicos (127V) utilizam disjuntores monopolares, enquanto circuitos bifásicos (220V) exigem modelos bipolares. Já instalações trifásicas requerem disjuntores tripolares para garantir proteção completa.
Como escolher a bitola do cabo em relação ao disjuntor?
A escolha do cabo elétrico deve ser compatível com a corrente suportada pelo disjuntor. A NBR 5410 estabelece tabelas específicas que relacionam a corrente de projeto com a seção nominal do condutor.
Por exemplo, um disjuntor de 32A geralmente exige cabos com bitola mínima de 4mm² em instalações embutidas. Entretanto, fatores como comprimento do circuito, método de instalação e temperatura ambiente podem influenciar essa escolha.
Portanto, consultar um eletricista qualificado ou utilizar ferramentas de cálculo especializadas é altamente recomendável para evitar erros que comprometam a segurança da instalação.
Leia também: Como escolher o disjuntor ideal para sua instalação elétrica?
Quais erros comuns devem ser evitados?
Ao calcular e instalar disjuntores, alguns erros recorrentes podem comprometer toda a segurança do sistema elétrico. Inicialmente, nunca dimensione um disjuntor baseando-se apenas na potência total da residência sem considerar os circuitos individuais.
Outro erro frequente é utilizar disjuntores de capacidade inferior à corrente calculada, na tentativa de economizar. Isso gera desarmes constantes e pode danificar equipamentos eletrônicos sensíveis.
Além disso, evite instalar disjuntores em locais de difícil acesso ou sem identificação adequada. A manutenção preventiva e a facilidade de manobra são aspectos essenciais para a segurança contínua da instalação.
Quando é necessário consultar um profissional?
Embora seja possível entender os conceitos básicos do dimensionamento de disjuntores, a execução prática deve ser feita por profissionais habilitados. A legislação brasileira exige que instalações elétricas sejam projetadas e executadas por eletricistas registrados, garantindo conformidade com as normas de segurança.
Ademais, instalações de maior porte ou com características especiais, como sistemas fotovoltaicos ou automação residencial, demandam conhecimentos técnicos aprofundados. Nesses casos, a contratação de um engenheiro eletricista é indispensável.
Conclusão
Calcular o disjuntor ideal para sua instalação elétrica é uma tarefa que exige conhecimento técnico, atenção aos detalhes e respeito às normas vigentes. Ao seguir os passos apresentados neste artigo, você estará mais preparado para tomar decisões conscientes e garantir a segurança de sua residência ou estabelecimento comercial.
Lembre-se sempre de consultar a NBR 5410 e, quando necessário, contar com o apoio de profissionais qualificados. Afinal, investir em segurança elétrica é investir na proteção de vidas e patrimônio.
