A escolha adequada de um disjuntor é fundamental para garantir a segurança e eficiência de qualquer instalação elétrica.
Assim, seja para projetos residenciais, comerciais ou industriais, entender as características técnicas e aplicações desses dispositivos de proteção pode fazer toda a diferença na prevenção de acidentes e no bom funcionamento do sistema elétrico.
O que é um disjuntor e qual sua importância?
Primeiramente, um disjuntor é um dispositivo de proteção automática que tem como principal função interromper o circuito elétrico quando detecta sobrecargas ou curtos-circuitos. Diferentemente dos fusíveis tradicionais, o disjuntor pode ser religado após atuar, oferecendo praticidade e economia a longo prazo.
Além disso, esses equipamentos são essenciais em instalações que incluem iluminação decorativa e iluminação comercial, pois protegem tanto os circuitos quanto os equipamentos conectados a eles. A escolha incorreta pode comprometer desde um simples interruptor até sistemas complexos de projeto luminotécnico.
Por que não usar apenas fusíveis?
Embora os fusíveis ainda sejam utilizados em algumas aplicações específicas, os disjuntores oferecem vantagens significativas. Primeiramente, permitem religamento imediato após correção do problema. Além disso, proporcionam maior precisão na proteção e facilitam a manutenção preventiva.
Veja também: Diferença entre cabo flexível e fio rígido: qual escolher?
Tipos de disjuntores disponíveis no mercado
Existem diversos tipos de disjuntores no mercado, cada um desenvolvido para aplicações específicas. Compreender essas diferenças é crucial para fazer a escolha correta.
Disjuntores termomagnéticos
Os disjuntores termomagnéticos são os mais comuns em instalações residenciais e comerciais. Eles combinam proteção térmica (contra sobrecargas) e magnética (contra curtos-circuitos). Consequentemente, oferecem proteção dupla e são ideais para circuitos que alimentam iluminação decorativa e equipamentos eletrônicos.
Disjuntores DR (diferencial residual)
Os disjuntores DR detectam fugas de corrente para a terra, proporcionando proteção adicional contra choques elétricos.
Dessa forma, esses modelos são obrigatórios em circuitos de banheiros, áreas externas e locais úmidos, conforme estabelece a NBR 5410 da ABNT (Associação Brasileira de Normas Técnicas).
Disjuntores motor
Especificamente projetados para proteção de motores elétricos, esses disjuntores possuem curvas de atuação adequadas às características de partida desses equipamentos. São fundamentais em instalações industriais e sistemas de iluminação comercial que utilizam motores para movimentação de luminárias.
Leia também: Iluminação comercial para restaurantes: estratégias que atraem clientes!
Principais características técnicas a considerar
Ao escolher um disjuntor, diversas características técnicas devem ser analisadas cuidadosamente. Essas especificações determinarão o desempenho e a adequação do equipamento à sua aplicação.
Corrente nominal
A corrente nominal representa a máxima corrente que o disjuntor pode conduzir continuamente sem atuar. Deve ser calculada considerando a carga total do circuito, incluindo equipamentos como pendentes decorativos e sistemas de iluminação.
Para determinar a corrente adequada, some todas as cargas do circuito e aplique um fator de segurança. Em circuitos de iluminação decorativa, por exemplo, considere a potência de todas as luminárias, transformadores e controladores.
Capacidade de interrupção
A capacidade de interrupção indica a máxima corrente de curto-circuito que o dispositivo consegue interromper com segurança. Essa característica é especialmente importante em instalações próximas ao transformador da concessionária ou em sistemas com alta disponibilidade de corrente.
Curva de atuação
As curvas de atuação (B, C e D) determinam a sensibilidade do disjuntor a diferentes tipos de sobrecorrente. Circuitos residenciais com iluminação decorativa geralmente utilizam curva C, enquanto circuitos com motores podem necessitar curva D.
Cálculo da proteção adequada
O dimensionamento correto do disjuntor geral envolve cálculos específicos que consideram a carga instalada e as características do circuito. Esse processo garante proteção efetiva sem desligamentos desnecessários.
Determinando a corrente do circuito
Inicialmente, calcule a corrente total do circuito somando todas as cargas conectadas. Em um projeto luminotécnico, isso inclui luminárias, reatores, transformadores e sistemas de controle. Posteriormente, divida a potência total pela tensão de alimentação para obter a corrente nominal.
Aplicando fatores de correção
Diversos fatores podem influenciar o cálculo da proteção. A temperatura ambiente, o tipo de instalação do cabo flexível e a quantidade de circuitos agrupados são alguns exemplos. Portanto, é essencial aplicar os fatores de correção estabelecidos pelas normas técnicas.
Coordenação com outros dispositivos
A proteção deve ser coordenada com outros elementos do sistema, como fusíveis gerais e disjuntores a montante. Essa coordenação evita atuações inadequadas e garante seletividade na proteção.
Vale a pena ver também: Guia completo para escolher os melhores materiais elétricos em 2025

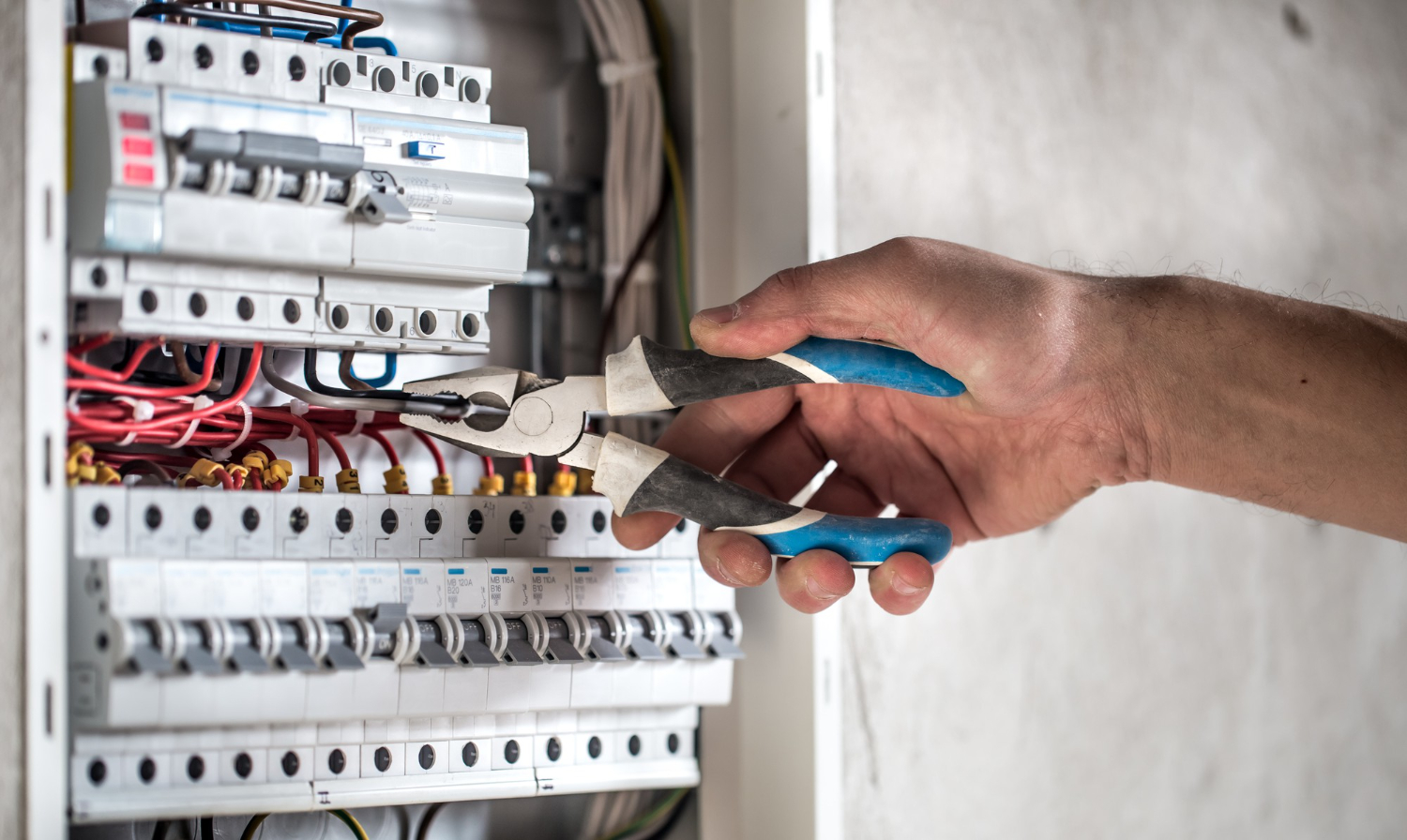

Instalação e conexões adequadas
A instalação correta do disjuntor é tão importante quanto sua especificação. Até porque, conexões mal feitas podem causar aquecimento, arcos elétricos e falhas prematuras do equipamento.

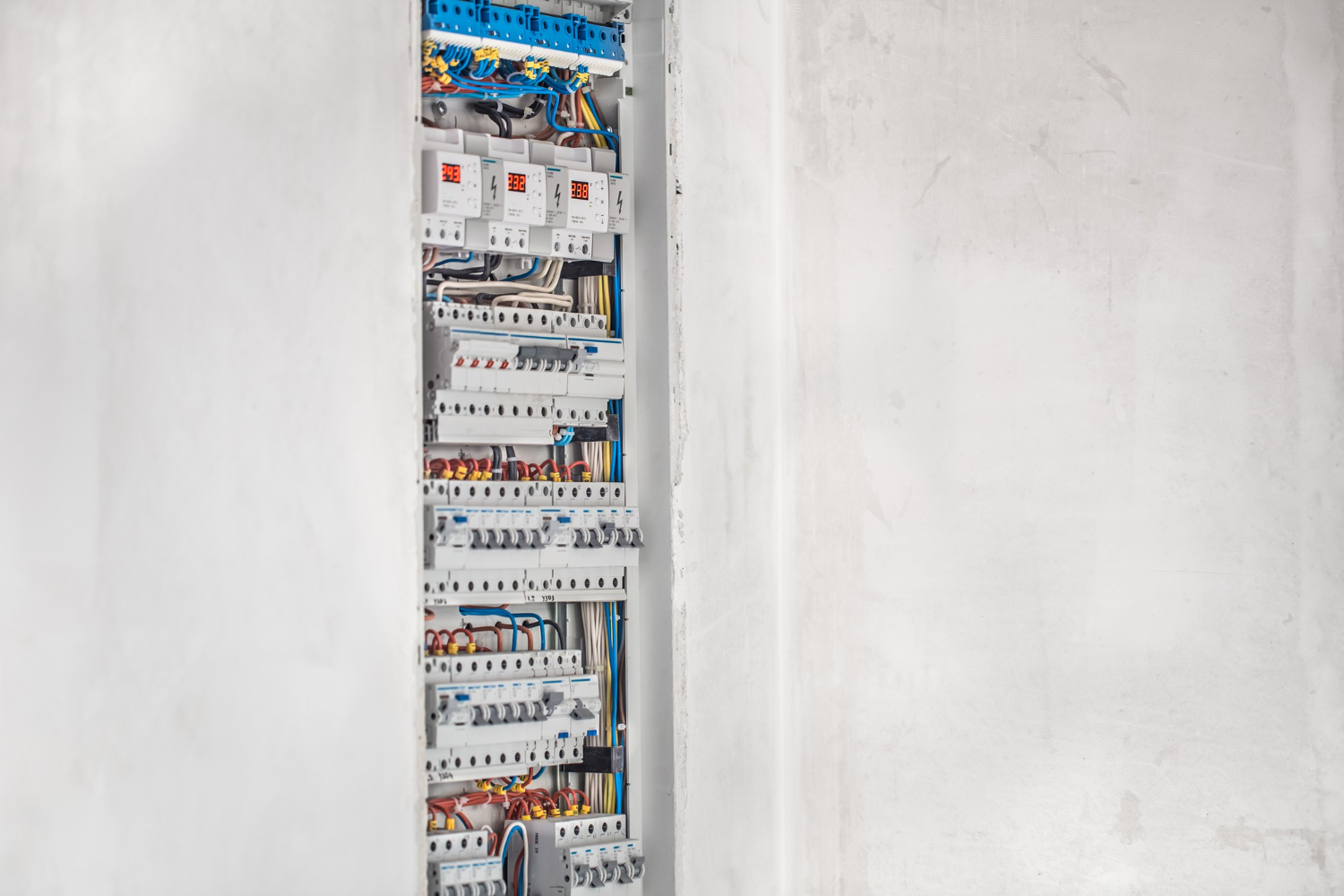

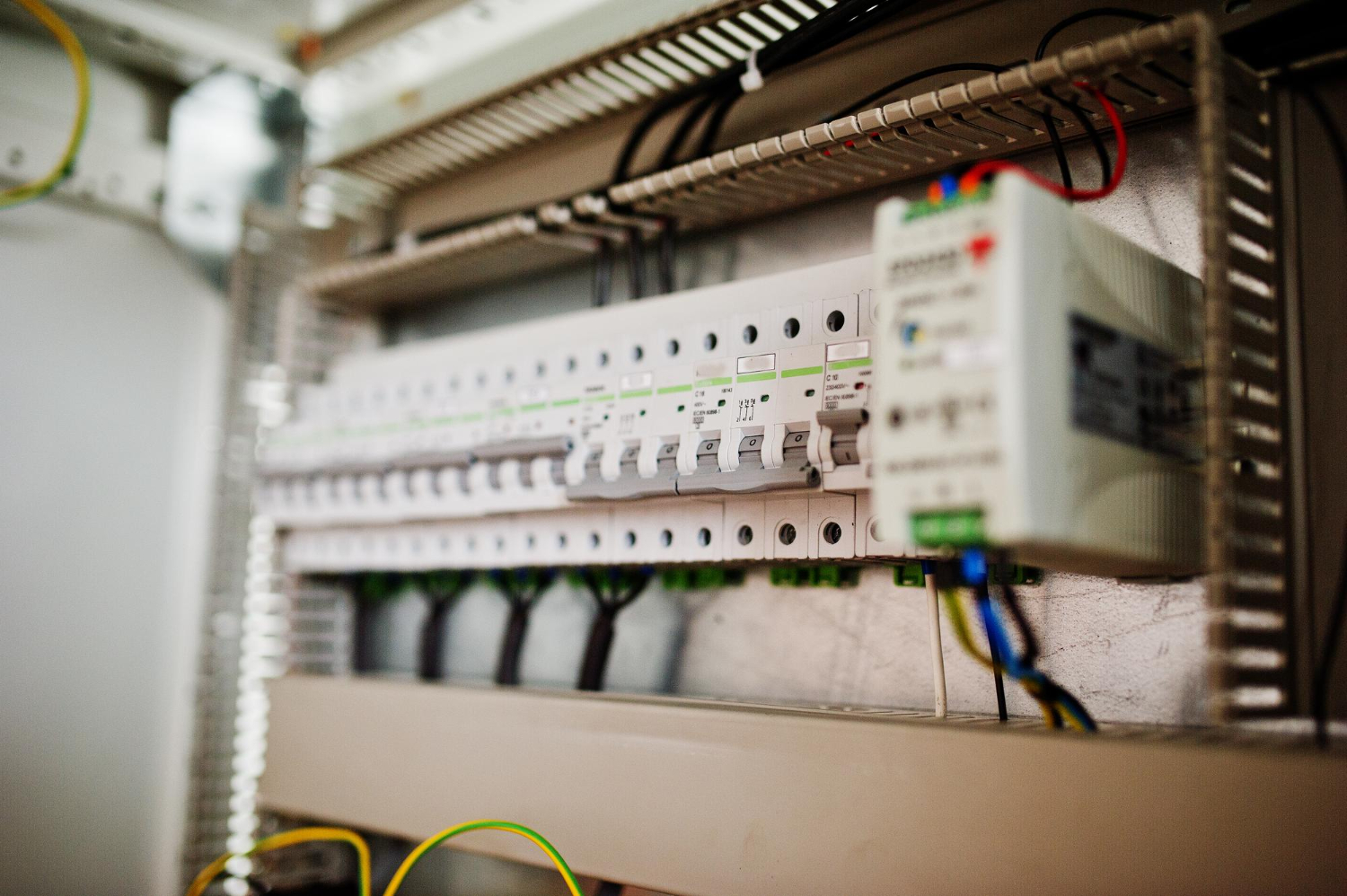

Preparação do quadro elétrico
Antes da instalação, verifique se o quadro elétrico possui espaço adequado e se está em boas condições. Limpe os contatos e verifique se não há sinais de oxidação ou danos. Em seguida, posicione o disjuntor no trilho DIN, garantindo encaixe perfeito.
Conexões dos cabos

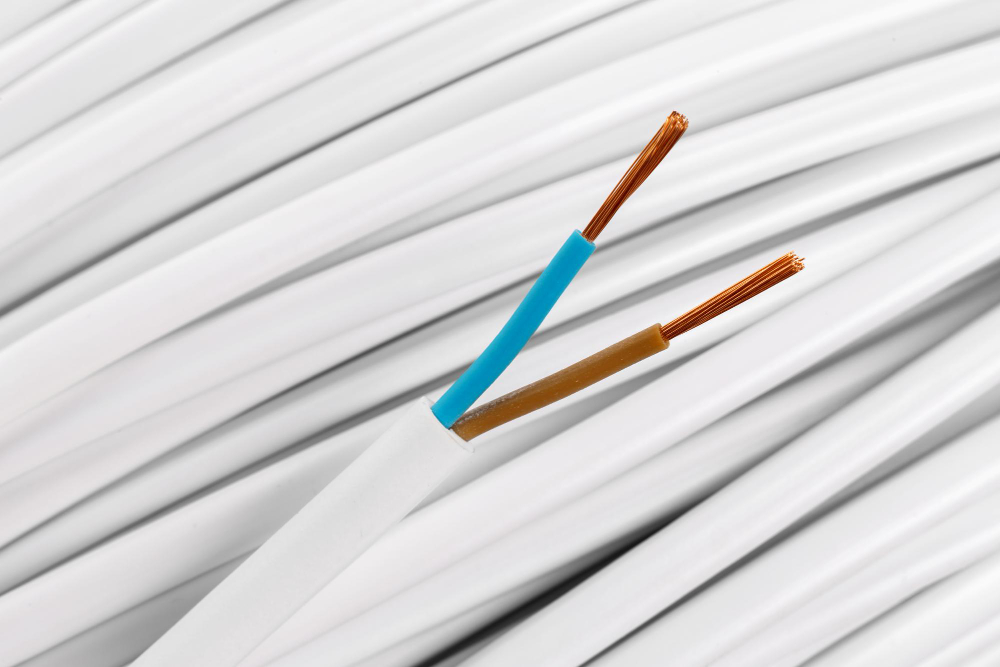

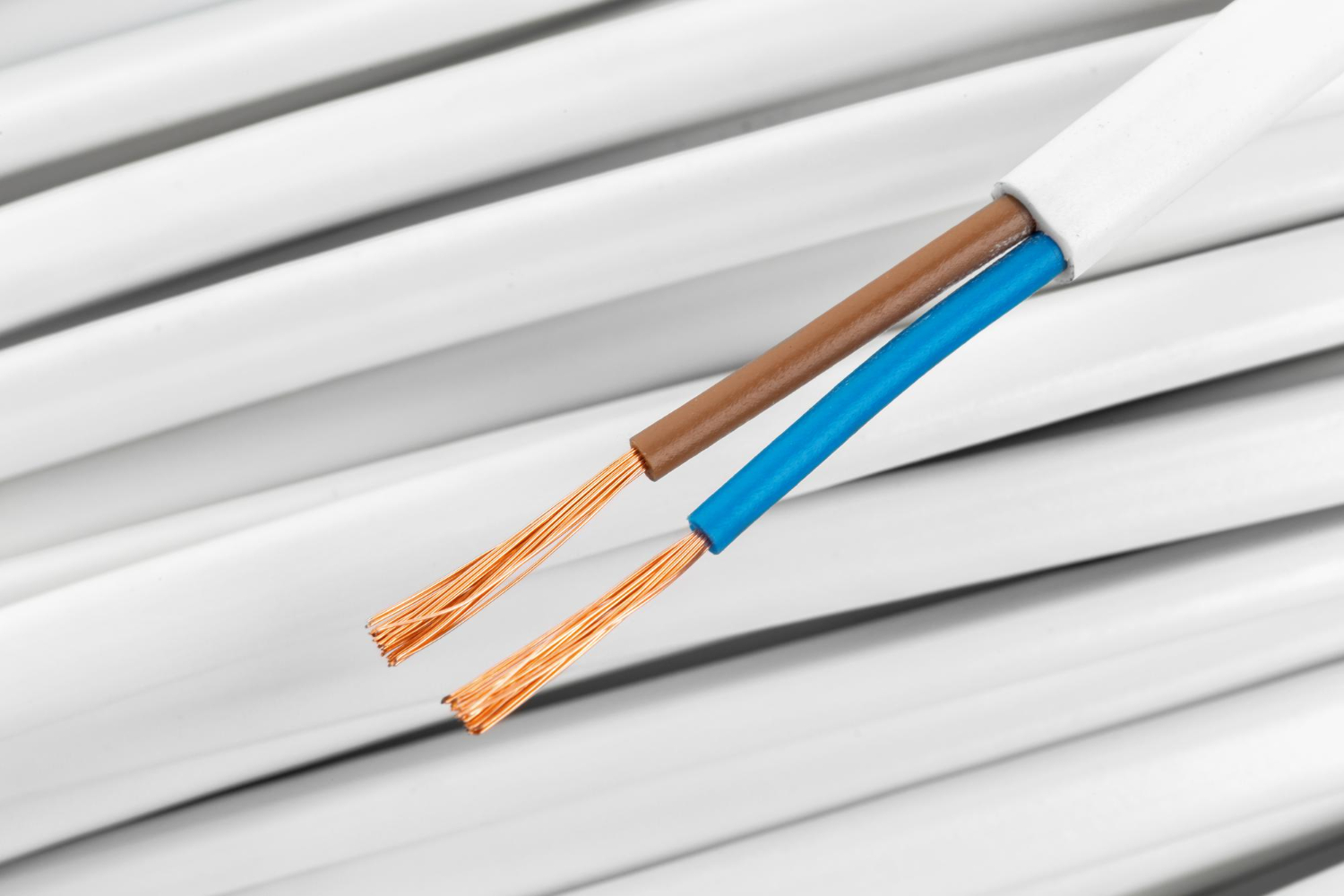

As conexões devem ser feitas com cabo flexível ou rígido de bitola adequada. Sendo assim, descasque apenas o necessário do isolamento e aperte os terminais com o torque especificado pelo fabricante. Conexões frouxas são uma das principais causas de problemas em instalações elétricas.
Testes de funcionamento
Após a instalação, realize testes para verificar o correto funcionamento. Teste o acionamento manual e simule condições de sobrecarga (se possível). Verifique também se interruptores e outros componentes do circuito estão operando normalmente.
Manutenção preventiva e inspeções
A manutenção regular dos disjuntores prolonga sua vida útil e mantém a confiabilidade da proteção. Estabeleça um cronograma de inspeções baseado na criticidade da instalação.
Inspeções visuais
Realize inspeções visuais mensais verificando sinais de aquecimento, oxidação ou danos físicos. Verifique se não há acúmulo de poeira ou umidade no quadro elétrico. Especial atenção deve ser dada a instalações com iluminação comercial em ambientes agressivos.
Testes de atuação
Anualmente, teste o mecanismo de disparo manual do disjuntor. Esse teste verifica se os contatos estão funcionando adequadamente e se não há travamentos mecânicos. Por fim, para sistemas críticos, considere testes mais frequentes.
Termografia
A termografia é uma ferramenta valiosa para detectar pontos de aquecimento em disjuntores e conexões.
Por fim, realize medições termográficas periodicamente, especialmente em instalações com alta carga ou ambientes severos.
Conheça também: Interruptor DR: Proteção obrigatória contra choques elétricos
Aplicações específicas em diferentes ambientes
Cada tipo de instalação possui características específicas que influenciam a escolha do disjuntor. Compreender essas particularidades é essencial para uma especificação adequada.
Instalações residenciais
Em residências, os disjuntores protegem circuitos de tomadas, iluminação e equipamentos específicos. Circuitos de iluminação decorativa em jardins e fachadas requerem proteção DR devido ao ambiente externo. Além disso, considere a expansão futura da instalação ao dimensionar a proteção.
Ambientes comerciais
Estabelecimentos comerciais frequentemente possuem sistemas complexos de iluminação comercial com controles automatizados. Nesses casos, a escolha do disjuntor deve considerar cargas não lineares e possíveis harmônicos. Portanto, especifique equipamentos adequados para essas condições.
Aplicações industriais
Instalações industriais apresentam os maiores desafios para proteção elétrica. Dessa forma, motores de grande porte, fornos elétricos e sistemas de soldagem exigem disjuntores especializados.
A coordenação da proteção torna-se ainda mais crítica nesses ambientes.
Normas técnicas e regulamentações
O cumprimento das normas técnicas é obrigatório e garante a segurança das instalações. A NBR 5410, que estabelece as condições para instalações elétricas de baixa tensão, é a principal referência no Brasil.
Requisitos da NBR 5410
A norma estabelece critérios para seleção e instalação de dispositivos de proteção. Além disso, define também os locais onde a proteção DR é obrigatória e os valores máximos de corrente de fuga.
Consequentemente, o cumprimento dessas exigências é fundamental para aprovação de projetos.
Outras normas aplicáveis
Além da NBR 5410, outras normas podem ser aplicáveis dependendo do tipo de instalação.
Além disso, a NBR 5419 trata de proteção contra descargas atmosféricas, enquanto a NR-10 estabelece requisitos de segurança em instalações elétricas para ambientes de trabalho.
Tecnologias emergentes e tendências
O mercado de disjuntores está em constante evolução, incorporando novas tecnologias que melhoram a funcionalidade e facilitam a manutenção. Estar atualizado com essas tendências é importante para profissionais da área.
Disjuntores inteligentes
Os disjuntores inteligentes incorporam comunicação digital e permitem monitoramento remoto. Podem fornecer informações sobre corrente, tensão, temperatura e energia consumida. Essa tecnologia é especialmente útil em projetos luminotécnicos que requerem controle preciso.
Integração com sistemas de automação
A integração com sistemas de automação predial permite controle centralizado da proteção elétrica. Atualmente, disjuntores podem ser comandados remotamente e fornecer dados para sistemas de gerenciamento de energia. Isso resulta em maior eficiência operacional.
Considerações finais sobre a escolha do disjuntor
A escolha adequada do disjuntor é um processo que envolve análise técnica criteriosa e conhecimento das normas aplicáveis. Não se trata apenas de selecionar um dispositivo com corrente nominal adequada, mas de compreender toda a instalação elétrica como um sistema integrado.
Projetos que envolvem iluminação decorativa e iluminação comercial frequentemente apresentam particularidades que exigem atenção especial. A utilização de cabos flexíveis adequados, interruptores de qualidade e a correta integração com pendentes e outros elementos decorativos dependem de uma proteção bem dimensionada.
Finalmente, lembre-se de que a segurança elétrica é um investimento, não um gasto. Um disjuntor de qualidade, corretamente especificado e instalado, proporciona anos de operação confiável e pode evitar acidentes graves.
Além disso, sempre consulte um profissional qualificado para projetos complexos ou quando houver dúvidas sobre a aplicação. A manutenção preventiva e o acompanhamento do desempenho da instalação complementam a escolha adequada do equipamento.
Dessa forma, garante-se não apenas o cumprimento das normas técnicas, mas também a operação eficiente e segura de toda a instalação elétrica.
