Disjuntor geral: importância e como escolher o ideal

O disjuntor geral representa um dos componentes mais críticos em qualquer instalação elétrica, atuando como o primeiro ponto de proteção entre a rede elétrica e toda a estrutura interna. Portanto, compreender sua importância e saber como escolher o modelo adequado é fundamental para garantir a segurança e eficiência do sistema elétrico.

Além disso, o dimensionamento correto do disjuntor geral está diretamente relacionado à qualidade da distribuição elétrica, influenciando desde sistemas de iluminação comercial até instalações residenciais complexas. Consequentemente, este componente deve ser selecionado com base em critérios técnicos específicos e normas regulamentadoras.

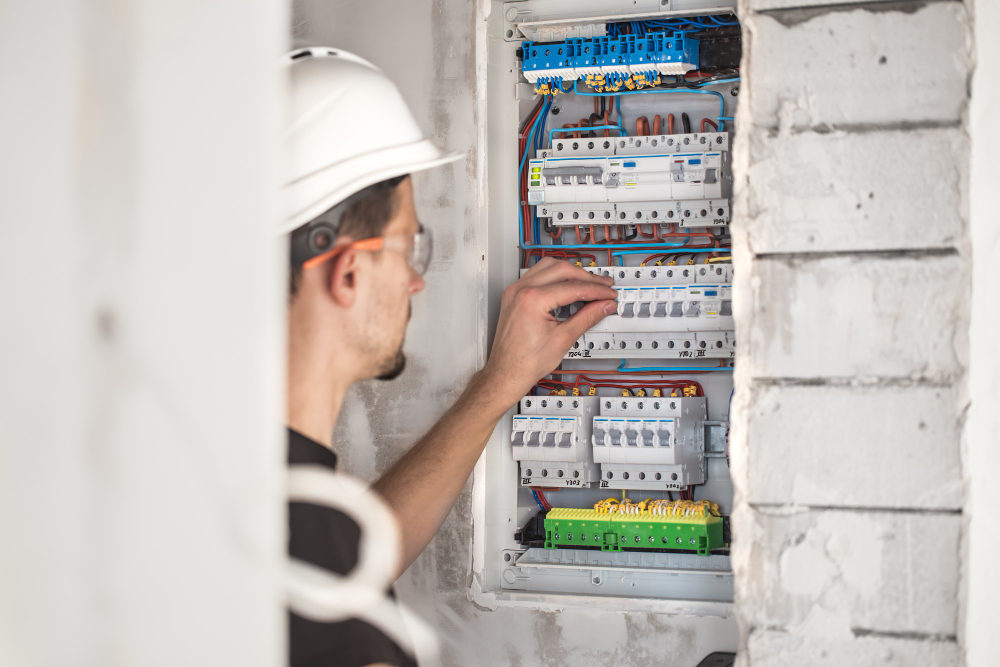

O que é um disjuntor geral e qual sua função?

O disjuntor geral é um dispositivo de proteção elétrica responsável por controlar e proteger toda a instalação elétrica de um edifício ou residência. Dessa forma, ele atua como um interruptor automático que desconecta a energia quando detecta anomalias no sistema.

Veja também: Iluminação decorativa: como transformar ambientes com luzes modernas

Principais características do disjuntor geral

Primeiramente, o disjuntor geral possui características específicas que o diferenciam dos demais disjuntores do sistema. Assim, ele deve ser dimensionado para suportar toda a carga elétrica da instalação, incluindo equipamentos de iluminação decorativa, sistemas comerciais e demais circuitos.

Por outro lado, este componente apresenta capacidades superiores de corrente nominal, geralmente variando entre 40A e 200A, dependendo do porte da instalação. Consequentemente, sua construção é mais robusta e sua capacidade de ruptura é significativamente maior que os disjuntores convencionais.

Funcionamento e proteção

O funcionamento do disjuntor geral baseia-se em dois princípios fundamentais de proteção: sobrecarga e curto-circuito. Portanto, quando a corrente elétrica excede os valores estabelecidos, o dispositivo atua automaticamente, interrompendo o fornecimento de energia.

Além disso, modernos disjuntores gerais incorporam tecnologias avançadas de detecção, permitindo maior precisão na identificação de falhas. Dessa maneira, eles proporcionam proteção mais eficiente para toda a instalação elétrica.

Importância do disjuntor geral nas instalações elétricas

A importância do disjuntor geral transcende sua função básica de proteção, representando um elemento crucial para a segurança de pessoas e patrimônio. Portanto, sua presença é obrigatória em todas as instalações, conforme estabelece a NBR 5410 da ABNT.

Segurança das instalações

Em primeiro lugar, o disjuntor geral oferece proteção contra incêndios causados por sobrecargas elétricas. Assim, ele atua como primeira barreira de segurança, impedindo que falhas no sistema elétrico se propaguem para toda a instalação.

Além disso, este dispositivo protege equipamentos sensíveis, como sistemas de iluminação comercial e dispositivos eletrônicos. Consequentemente, sua atuação previne danos materiais significativos e reduz custos de manutenção.

Conheça também: Interruptor DR: Proteção obrigatória contra choques elétricos

Conformidade com normas técnicas

A NBR 5410, norma brasileira que regulamenta instalações elétricas de baixa tensão, estabelece critérios específicos para o disjuntor geral. Portanto, sua instalação adequada é fundamental para a conformidade legal da instalação elétrica.

Por outro lado, o cumprimento dessas normas garante não apenas segurança, mas também validade de seguros e aprovação em vistorias técnicas. Dessa forma, o disjuntor geral adequado contribui para a regularização completa da instalação.

Facilidade de manutenção

O disjuntor geral também facilita ações de manutenção na instalação elétrica. Assim, permite o desligamento total do sistema de forma segura, possibilitando intervenções técnicas sem riscos.

Além disso, sua localização estratégica no quadro de distribuição principal facilita o acesso para inspeções e testes periódicos. Consequentemente, contribui para a manutenção preventiva do sistema elétrico.

Tipos de disjuntores gerais disponíveis no mercado

O mercado oferece diversos tipos de disjuntores gerais, cada um com características específicas para diferentes aplicações. Portanto, conhecer essas variações é essencial para a escolha correta do dispositivo.

Disjuntores termomagnéticos

Os disjuntores termomagnéticos representam o tipo mais comum de disjuntor geral. Dessa forma, combinam proteção térmica contra sobrecargas e proteção magnética contra curtos-circuitos em um único dispositivo.

Por outro lado, estes dispositivos oferecem diferentes curvas de atuação (B, C, D), adequadas para diferentes tipos de carga. Assim, permitem proteção personalizada conforme as necessidades da instalação.

Complete sua leitura: Como escolher e instalar disjuntores corretamente

Disjuntores eletrônicos

Os disjuntores eletrônicos representam tecnologia mais avançada, oferecendo maior precisão na detecção de falhas. Portanto, são ideais para instalações com equipamentos sensíveis ou sistemas de iluminação decorativa sofisticados.

Além disso, estes dispositivos permitem ajustes finos de parâmetros de proteção, proporcionando flexibilidade superior. Consequentemente, são especialmente úteis em instalações industriais ou comerciais complexas.

Disjuntores com proteção diferencial

Alguns disjuntores gerais incorporam proteção diferencial residual, combinando múltiplas funções de proteção. Dessa forma, oferecem proteção adicional contra choques elétricos e fugas de corrente.

Por outro lado, esta combinação reduz o espaço necessário no quadro elétrico e simplifica a instalação. Assim, representam solução eficiente para instalações com limitações de espaço.

Como dimensionar o disjuntor geral corretamente?

O dimensionamento correto do disjuntor geral é um processo técnico que envolve cálculos específicos e consideração de diversos fatores. Portanto, requer conhecimento das características da instalação e das cargas conectadas.

Leia também: Iluminação Decorativa: Guia completo para ambientes únicos e sofisticados em 2025

Cálculo da corrente nominal

Primeiramente, é necessário calcular a corrente total da instalação, considerando todas as cargas conectadas. Assim, deve-se somar as potências de todos os circuitos, incluindo iluminação comercial, tomadas e equipamentos especiais.

Por exemplo, em uma instalação com potência total de 15 kW em tensão 220V, a corrente será aproximadamente 68A. Consequentemente, o disjuntor geral deve ter corrente nominal superior a este valor, tipicamente 80A ou 100A.

Fatores de demanda e diversidade

No entanto, nem todas as cargas operam simultaneamente na potência máxima. Portanto, aplicam-se fatores de demanda que reduzem a potência calculada, conforme estabelecido pela NBR 5410.

Além disso, diferentes tipos de carga possuem fatores específicos: iluminação decorativa pode ter fator 1,0, enquanto tomadas residenciais podem ter fator 0,3 a 0,8. Dessa forma, o cálculo torna-se mais realista e econômico.

Coordenação e seletividade

O disjuntor geral deve coordenar adequadamente com os disjuntores dos circuitos terminais. Assim, em caso de falha localizada, apenas o disjuntor do circuito afetado deve atuar, mantendo o restante da instalação energizada.

Por outro lado, esta coordenação requer análise das curvas tempo-corrente dos dispositivos. Consequentemente, o disjuntor geral deve ter características que permitam atuação seletiva com os demais componentes de proteção.

Critérios técnicos para escolha do disjuntor geral ideal

A escolha do disjuntor geral ideal envolve múltiplos critérios técnicos que devem ser cuidadosamente avaliados. Portanto, cada aspecto influencia diretamente no desempenho e segurança da instalação elétrica.

Corrente nominal adequada

A corrente nominal do disjuntor geral deve ser dimensionada com margem de segurança adequada. Assim, deve superar a corrente de projeto em pelo menos 25%, garantindo operação confiável sem desarmes desnecessários.

Por exemplo, para instalação com corrente calculada de 60A, recomenda-se disjuntor geral de 80A. Consequentemente, esta margem permite futuras ampliações e variações normais de carga sem necessidade de substituição.

Capacidade de ruptura

A capacidade de ruptura indica a máxima corrente de curto-circuito que o disjuntor geral pode interromper com segurança. Portanto, deve ser superior à corrente de curto-circuito no ponto de instalação.

Além disso, esta característica varia conforme a proximidade da fonte de energia e impedância do sistema. Assim, instalações próximas a transformadores requerem disjuntores com maior capacidade de ruptura.

Curva de atuação apropriada

A escolha da curva de atuação (B, C ou D) depende do tipo de carga predominante na instalação. Dessa forma, cargas resistivas como iluminação decorativa permitem uso de curva B, enquanto motores requerem curva C ou D.

Por outro lado, sistemas com iluminação comercial e equipamentos diversos necessitam análise específica. Consequentemente, a curva C representa escolha mais comum para aplicações gerais.

Qualidade e certificação

A qualidade do disjuntor geral é fundamental para operação confiável e durável. Portanto, deve-se priorizar fabricantes reconhecidos com produtos certificados pelos órgãos competentes.

Além disso, certificações como INMETRO garantem conformidade com normas brasileiras. Assim, asseguram desempenho adequado e compatibilidade com o sistema elétrico nacional.

Instalação e manutenção do disjuntor geral

A instalação adequada do disjuntor geral requer conhecimento técnico específico e observância de normas de segurança. Portanto, deve ser executada exclusivamente por profissionais qualificados.

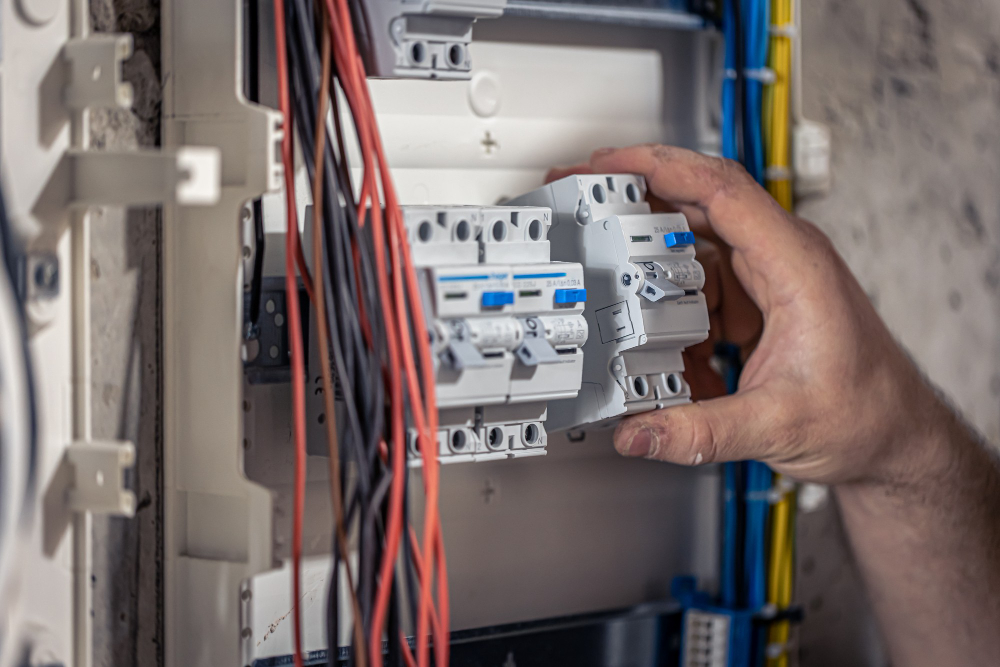

Procedimentos de instalação

Primeiramente, a instalação do disjuntor geral deve seguir rigorosamente as especificações do fabricante. Assim, conexões devem ser realizadas com torque apropriado e cabos flexíveis adequados à corrente nominal.

Por outro lado, a localização no quadro de distribuição deve permitir fácil acesso para operação e manutenção. Consequentemente, deve estar em posição visível e acessível, preferencialmente na parte superior do quadro.

Conexões elétricas

As conexões do disjuntor geral devem utilizar cabos flexíveis dimensionados adequadamente para a corrente nominal. Dessa forma, evita-se aquecimento excessivo e degradação das conexões.

Além disso, terminais devem ser adequados ao tipo de cabo utilizado, garantindo contato elétrico perfeito. Assim, conexões mal executadas representam fonte comum de problemas em disjuntores gerais.

Manutenção preventiva

A manutenção preventiva do disjuntor geral é essencial para operação confiável e vida útil prolongada. Portanto, deve incluir inspeções visuais, limpeza e testes funcionais periódicos.

Por exemplo, inspeções semestrais devem verificar sinais de aquecimento, oxidação ou danos mecânicos. Consequentemente, problemas identificados precocemente podem ser corrigidos antes de causar falhas graves.

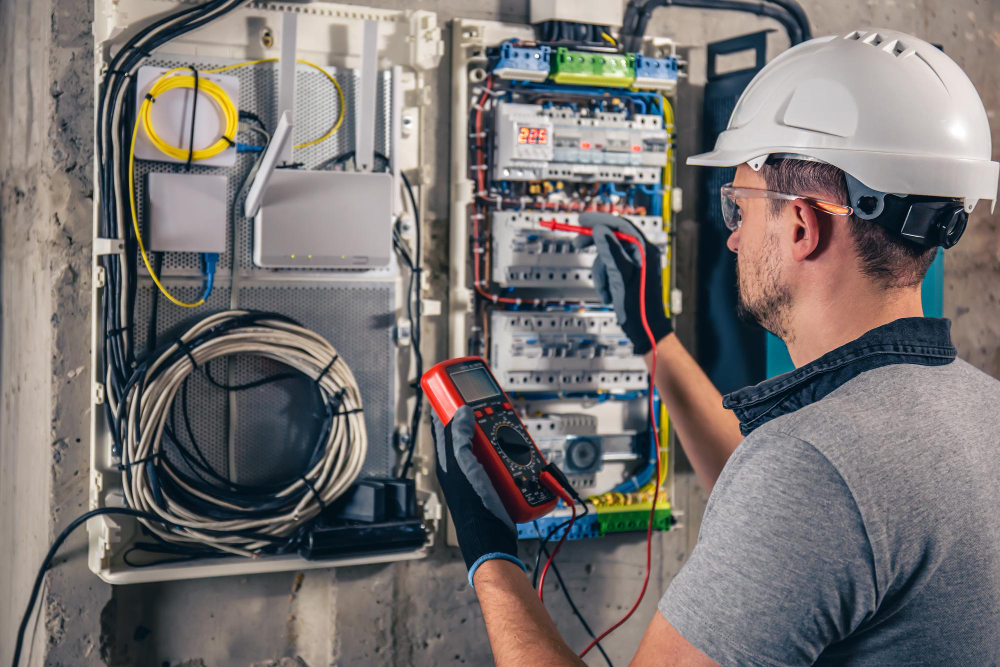

Testes de funcionamento

Testes mensais de funcionamento do disjuntor geral verificam sua operação correta. Assim, acionamento manual confirma mobilidade dos contatos e integridade dos mecanismos internos.

Além disso, testes com instrumentos específicos podem medir características operacionais como tempo de atuação. Dessa forma, permitem identificação de degradação gradual do dispositivo.

Veja também: Cabos de qualidade em Instalações elétricas

Problemas comuns e soluções práticas

Diversos problemas podem afetar o funcionamento do disjuntor geral, desde instalação inadequada até desgaste natural. Portanto, conhecer estes problemas e suas soluções contribui para manutenção eficiente do sistema.

Desarmes frequentes sem causa aparente

Desarmes frequentes do disjuntor geral podem indicar dimensionamento inadequado ou problemas na instalação. Assim, é necessário verificar se a corrente nominal é adequada para a carga real da instalação.

Por outro lado, conexões frouxas ou cabos subdimensionados podem causar aquecimento excessivo. Consequentemente, o dispositivo pode interpretar esta condição como sobrecarga, causando desarmes indevidos.

Aquecimento excessivo

Aquecimento no disjuntor geral geralmente resulta de problemas nas conexões ou sobrecarga prolongada. Portanto, inspeção visual pode identificar sinais de aquecimento como descoloração ou deformação.

Além disso, medições termográficas permitem identificação precisa de pontos quentes. Assim, possibilitam intervenção antes que o aquecimento cause danos permanentes ao dispositivo.

Falha na proteção

Falha na proteção pode resultar de desgaste interno dos componentes ou ajustes inadequados. Dessa forma, o disjuntor geral pode não atuar corretamente em situações de sobrecarga ou curto-circuito.

Por outro lado, testes específicos com equipamentos apropriados podem verificar características de proteção. Consequentemente, permitem identificação de dispositivos que necessitam substituição.

Considerações sobre custo-benefício

A escolha do disjuntor geral deve considerar não apenas o custo inicial, mas também benefícios a longo prazo. Portanto, análise criteriosa do custo-benefício orienta decisão mais acertada.

Investimento inicial versus qualidade

Disjuntores gerais de qualidade superior representam investimento inicial maior, mas oferecem vantagens significativas. Assim, maior durabilidade, confiabilidade e desempenho justificam o custo adicional.

Por exemplo, dispositivos de fabricantes renomados apresentam vida útil superior e menor necessidade de manutenção. Consequentemente, o custo total de propriedade pode ser inferior a opções mais baratas.

Economia a longo prazo

A escolha adequada do disjuntor geral proporciona economia através da redução de manutenções e substituições. Portanto, dispositivos de qualidade inferior podem gerar custos superiores ao longo do tempo.

Além disso, proteção eficiente previne danos a equipamentos caros, como sistemas de iluminação comercial avançados. Assim, o investimento em qualidade representa seguro contra prejuízos maiores.

Impacto na eficiência energética

Disjuntores gerais de qualidade contribuem para eficiência energética da instalação através de menores perdas internas. Dessa forma, reduzem consumo de energia e custos operacionais.

Por outro lado, dispositivos mal dimensionados ou de qualidade inferior podem apresentar perdas significativas. Consequentemente, impactam negativamente na eficiência geral do sistema elétrico.

Tendências e inovações tecnológicas

O mercado de disjuntores gerais experimenta constante evolução tecnológica, incorporando recursos avançados de proteção e monitoramento. Portanto, conhecer essas tendências auxilia na escolha de soluções futuras.

Disjuntores inteligentes

Os disjuntores inteligentes representam evolução significativa, oferecendo capacidades de comunicação e monitoramento remoto. Assim, permitem supervisão em tempo real de parâmetros elétricos da instalação.

Além disso, estes dispositivos podem integrar-se a sistemas de automação predial, proporcionando controle centralizado. Consequentemente, facilitam gestão energética e manutenção preditiva das instalações.

Tecnologias de comunicação

Modernas tecnologias de comunicação permitem integração do disjuntor geral a redes de dados. Portanto, possibilitam monitoramento remoto e diagnóstico avançado de condições operacionais.

Por exemplo, protocolos como Modbus ou Ethernet permitem comunicação com sistemas supervisórios. Assim, facilitam implementação de estratégias de manutenção baseadas em condição real dos equipamentos.

Sustentabilidade e eficiência

Novos disjuntores incorporam materiais e tecnologias mais sustentáveis, reduzindo impacto ambiental. Dessa forma, contribuem para construções mais ecológicas e responsáveis.

Por outro lado, maior eficiência energética destes dispositivos reduz perdas e consumo desnecessário. Consequentemente, alinham-se com tendências de sustentabilidade e eficiência energética.

Conclusão

O disjuntor geral representa componente fundamental em qualquer instalação elétrica, cuja escolha adequada determina segurança e eficiência do sistema. Portanto, sua seleção deve basear-se em critérios técnicos rigorosos e conformidade com normas aplicáveis.

Além disso, o dimensionamento correto considerando características específicas da instalação garante proteção eficiente e operação confiável. Assim, investimentos em qualidade e adequação técnica proporcionam benefícios duradouros.

Finalmente, a manutenção adequada e acompanhamento de inovações tecnológicas asseguram desempenho otimizado do disjuntor geral ao longo de sua vida útil. Consequentemente, contribuem para instalações elétricas mais seguras, eficientes e modernas.
