O interruptor DR (Dispositivo Diferencial Residual) é um componente indispensável para a segurança em qualquer instalação elétrica moderna.
Consequentemente, esse dispositivo salva-vidas oferece uma proteção crucial contra choques elétricos fatais, detectando vazamentos de corrente que disjuntores comuns não percebem. Por isso, ele desarma automaticamente o circuito em milissegundos, interrompendo o fluxo de energia antes que ocorram danos.
Além disso, com a evolução dos materiais elétricos e a integração de sistemas de automação, o uso do interruptor DR tornou-se ainda mais vital. Ele é essencial para projetos de iluminação que utilizam pendentes, lustres e arandelas, que dependem de cabos e conexões flexíveis.
O que é um interruptor DR e como ele protege sua família?
O interruptor DR é um dispositivo de proteção que monitora de forma contínua a corrente elétrica que entra e sai de um circuito.
Assim que ele detecta uma diferença mínima entre essas correntes, o que indica um vazamento para a terra, ele desarma instantaneamente. O resultado é a interrupção do fornecimento de energia antes que o choque elétrico cause danos.
Ou seja, o princípio de funcionamento desse dispositivo baseia-se na Lei de Kirchhoff, onde a soma das correntes que entram deve ser igual à soma das correntes que saem. Quando essa equivalência não existe, significa que parte da corrente está “vazando”, o que pode acontecer através do corpo humano ou de um equipamento defeituoso.

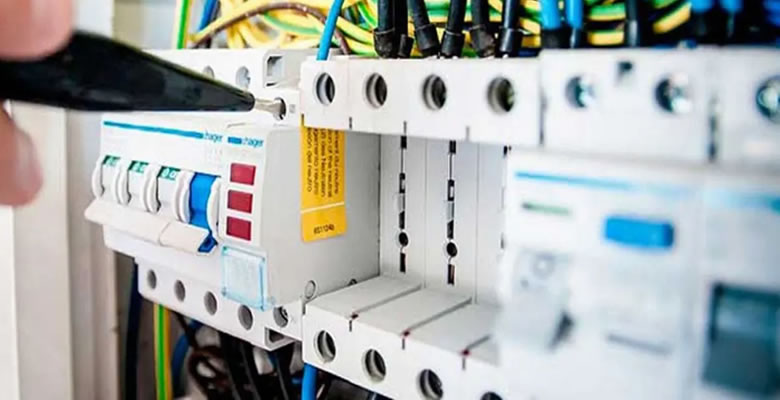

Componentes-chave e tipos de sensibilidade do interruptor DR
Para um bom funcionamento, o interruptor DR é formado por alguns componentes internos essenciais. Ademais, cada um desempenha uma função vital para a proteção da sua rede elétrica.
- Transformador toroidal: É o responsável por detectar as diferenças na corrente.
- Circuito eletrônico: Processa o sinal de detecção.
- Bobina de desarme: Aciona os contatos mecanicamente para desarmar o circuito.
- Botão de teste: Permite que você verifique periodicamente o funcionamento do dispositivo.
Por outro lado, a sensibilidade do interruptor DR também varia conforme a sua aplicação, sendo um fator importante na hora da escolha.
- 30mA: Ideal para circuitos terminais, como tomadas e iluminação.
- 100mA: Usado na proteção contra incêndios.
- 300mA: Recomendado para circuitos industriais específicos.
- 500mA: Utilizado em aplicações industriais de grande porte.
Proteja sua instalação elétrica com o interruptor DR
Portanto, a importância do interruptor DR vai muito além de uma simples exigência normativa. Ele é, na verdade, um investimento na segurança e na tranquilidade de todos.
Garanta que a sua instalação elétrica seja moderna, segura e eficiente. Fale com um eletricista qualificado e consiga a proteção que somente um interruptor DR pode oferecer.
A Obrigatoriedade do Interruptor DR e as Normas de Segurança (NBR 5410)
A NBR 5410, norma que regulamenta as Instalações Elétricas de Baixa Tensão no Brasil, tornou o uso do interruptor DR obrigatório em várias situações. Dessa forma, a instalação se tornou uma exigência legal, visando a segurança de pessoas e patrimônios.
A obrigatoriedade se aplica principalmente aos seguintes locais:
- Circuitos de tomadas: Em áreas como cozinhas, lavanderias e banheiros.
- Tomadas externas: Todas as instalações localizadas em áreas úmidas ou molhadas.
- Circuitos de iluminação: Especialmente em banheiros, cozinhas e áreas externas.
- Equipamentos específicos: Como chuveiros, torneiras elétricas e equipamentos móveis.
Além disso, a não conformidade com a norma pode trazer sérias penalidades, como a reprovação em vistorias, a negativa de ligação pela concessionária de energia e problemas com o seguro do imóvel. Em casos de acidentes, há também a responsabilidade civil.
Atualizações e a evolução do interruptor em 2025
As normas atualizadas para 2025 expandiram a obrigatoriedade de uso do interruptor DR. Portanto, sua aplicação se tornou ainda mais ampla.
- Todos os circuitos residenciais agora devem ter a proteção DR.
- Instalações comerciais com eletrônicos sensíveis também precisam do dispositivo.
- Os projetos de iluminação com automação integrada exigem o uso do interruptor DR.
- Sistemas de energia renovável (solar e eólica) também precisam utilizá-lo.
Conheça os tipos de interruptores DR e suas aplicações
Existem diferentes tipos de interruptor DR, cada um com especificações técnicas e aplicações específicas. Ou seja, escolher o modelo correto é fundamental para garantir a proteção adequada da sua instalação.
Interruptor DR Bipolar: O padrão para residências
O interruptor DR bipolar é o mais utilizado em instalações residenciais monofásicas. Como resultado, é a escolha ideal para a maioria das casas e apartamentos.
Suas características técnicas incluem:
- Tensão nominal: 220V ou 127V.
- Corrente nominal: 25A, 40A, 63A.
- Sensibilidade: 30mA (padrão para proteção de pessoas).
- Tempo de atuação: ≤ 30ms.
- Número de polos: 2 (fase e neutro).
Você costuma aplicar este tipo de interruptor em residências, apartamentos, escritórios e pequenos comércios.
Interruptor DR Tetrapolar: Para projetos maiores
Para instalações trifásicas, como projetos de iluminação comercial ou residências maiores, você pode usar o interruptor DR tetrapolar.
- Especificações: Tensão nominal de 380V, corrente de 25A até 125A, e uma configuração de 3 fases mais neutro.
- Vantagens: Oferece proteção completa, menor custo por circuito e instalação simplificada. Além disso, é compatível com sistemas de automação avançada.
Interruptor DR Seletivo: A proteção inteligente
Já o interruptor DR seletivo é indicado para instalações mais complexas com vários níveis de proteção. Isso porque ele possui um tempo de atuação retardado (100-500ms), o que permite uma atuação em cascata e evita o desligamento de todo o sistema. Consequentemente, ele oferece maior robustez contra disparos indevidos.
Você utiliza esse interruptor principalmente nos quadros principais de distribuição de grandes edifícios e indústrias.
Como instalar o Interruptor DR: Passo a passo
A instalação correta do interruptor DR é um passo crucial para garantir a segurança de qualquer sistema elétrico. Por isso, um bom planejamento é fundamental. Antes de tudo, é preciso fazer uma análise cuidadosa do quadro elétrico.
Considere os seguintes pontos:
- Espaço disponível: O interruptor DR ocupa 2 a 4 módulos DIN, então verifique se há espaço suficiente.
- Corrente total: Calcule a somatória das cargas que ele protegerá.
- Tipo de aterramento: Identifique se o sistema é TN-S, TN-C-S ou TT.
- Coordenação com disjuntores: Garanta que haja uma seletividade adequada entre os dispositivos.
Materiais e ferramentas necessárias para a instalação
Para realizar a instalação com segurança e eficiência, você precisa dos materiais e ferramentas corretas. Afinal, o uso de componentes certificados garante a qualidade e a durabilidade do sistema.
Aqui está uma lista completa de materiais:
- Interruptor DR dimensionado para a carga.
- Disjuntores de proteção complementar.
- Cabo flexível de aterramento (na cor verde/amarelo).
- Conexões certificadas para aterramento.
- Eletrocalha ou mangueiras para a organização dos cabos.
- Caixas de derivação adequadas.
- Ferramentas específicas para a instalação.
Procedimento de instalação do Interruptor DR Passo a Passo
A seguir, confira o passo a passo para instalar o interruptor DR Passo a passo:
Etapa 1: Preparação e segurança
A segurança é a sua prioridade. Primeiramente, desligue a energia geral no disjuntor principal e use um voltímetro para testar a ausência de tensão. Além disso, sinalize o quadro para evitar que a energia seja religada acidentalmente. Por fim, organize suas ferramentas e materiais.
Etapa 2: A instalação física
Agora você pode começar a instalar o interruptor DR. Primeiro, posicione-o no trilho DIN do quadro. Em seguida, conecte os cabos de entrada da rede elétrica e, depois, os cabos de saída para os circuitos. Instale o condutor de aterramento de forma adequada e, para finalizar, verifique todas as conexões com um torquímetro.
Etapa 3: Testes e comissionamento
Após a instalação, é crucial fazer os testes para garantir o funcionamento. Para começar, use o botão “TEST” para verificar se o interruptor DR está funcionando. Como resultado, meça a resistência de aterramento e verifique a seletividade com outros dispositivos. Por fim, teste todas as cargas conectadas e documente toda a instalação realizada.
Integração do interruptor com projetos de iluminação
O interruptor DR é fundamental em projetos luminotécnicos modernos. Isso porque ele protege diversas luminárias, como pendentes em cozinhas e lustres, que podem ter defeitos de isolamento. Além do mais, ele protege arandelas em paredes externas e luminárias de chão e abajures, que são equipamentos móveis.
Ademais, esse dispositivo é compatível com sistemas de automação, como:
- Sistemas de controle inteligente.
- Sensores de presença integrados.
- Dimmers eletrônicos avançados.
- Controladores de temperatura de cor.
Testes e manutenção preventiva para seu interruptor DR
Realizar testes e manutenções preventivas no interruptor DR é vital para garantir sua funcionalidade e, consequentemente, a segurança da sua instalação elétrica. De acordo com a NBR 5410, o teste mensal é obrigatório.
Como realizar o teste mensal do interruptor
O procedimento é simples e rápido:
- Pressione o botão TEST por 2 ou 3 segundos.
- Verifique se o dispositivo desarma imediatamente.
- Rearme o interruptor DR após o teste.
- Anote a data do teste e qualquer anomalia observada.
Você consegue identificar problemas observando alguns sinais, como o interruptor não desarmar ao apertar o botão de teste, disparos sem comando, aquecimento excessivo, ruídos ou dificuldade para rearmar.
Manutenção profissional e frequência recomendada
Além do teste mensal, a manutenção profissional é fundamental. Por isso, recomenda-se uma inspeção visual semestral, medições elétricas anuais e a verificação do torque das conexões a cada dois anos. Dessa forma, você garante a longevidade do dispositivo.
Vida útil e substituição do interruptor
A vida útil de um interruptor DR depende de vários fatores, como o número de desarmes, condições ambientais e a qualidade da manutenção. Assim sendo, é essencial estar atento aos indicadores que sugerem a necessidade de troca.
Você deve considerar a substituição se:
- O dispositivo tiver mais de 10 anos de uso.
- Ocorrerem disparos frequentes sem motivo aparente.
- Ele falhar durante o teste mensal.
- Você observar sinais de degradação física.
Fornecedores de materiais elétricos em Goiânia: Qualidade e confiabilidade
Ao especificar um interruptor DR em Goiânia, a escolha de um bom fornecedor de materiais elétricos faz toda a diferença. Portanto, considere a certificação INMETRO, a conformidade com a NBR IEC 61008-1 e a garantia oferecida.
Marcas de confiança e faixas de preço
É importante escolher marcas reconhecidas, como:
- Marcas Premium: Schneider Electric, Siemens, ABB e Legrand.
- Marcas Nacionais: Steck, Eletromar, Fame e Margirius.
Os preços em Goiânia (2025) variam da seguinte forma:
- DR Bipolar 30mA 25A: R$ 45 a R$ 80.
- DR Bipolar 30mA 40A: R$ 55 a R$ 95.
- DR Tetrapolar 30mA 40A: R$ 120 a R$ 200.
- DR Seletivo 100mA 63A: R$ 180 a R$ 350.
Soluções para problemas comuns com o interruptor DR
Disparos indevidos são um problema comum e podem ter várias causas, como umidade, cabos danificados, aterramento inadequado ou sobrecarga harmônica.
No entanto, você pode resolver isso medindo a isolação, melhorando o aterramento ou instalando filtros para harmônicas.
Compatibilidade com equipamentos modernos
Alguns equipamentos, como LEDs com drivers eletrônicos, podem causar correntes de fuga. Por isso, a solução é usar um interruptor DR do tipo A, que lida com cargas com componente contínua. Além disso, o uso de um DR imune a surtos e o aprimoramento do aterramento também ajudam.
Automação, monitoramento e tendências futuras
A tecnologia traz inovações para o interruptor DR. Hoje em dia, sistemas inteligentes permitem o monitoramento remoto, alertas automáticos e o diagnóstico preditivo de falhas.
Integração com Casas Inteligentes
Com a automação, o interruptor DR oferece recursos como:
- Rearme automático após verificação de segurança.
- Análise de consumo por circuito.
- Detecção preventiva de anomalias.
Em suma, o futuro aponta para inovações como o interruptor DR com autodiagnóstico, integração com a Internet das Coisas (IoT) e o uso de inteligência artificial.
FAQ – Perguntas Frequentes sobre o Interruptor DR
Reunimos aqui as principais dúvidas sobre o interruptor DR para você ter todas as informações essenciais.
É obrigatório instalar DR em todas as instalações?
Sim, a NBR 5410 exige a instalação do interruptor DR em diversos pontos. Isso inclui todos os circuitos terminais residenciais, circuitos de tomadas em locais úmidos e iluminação em banheiros ou áreas externas.
Qual a diferença entre um DR e um disjuntor comum?
A principal diferença está na função de proteção. O disjuntor protege contra sobrecarga e curtos-circuitos, lidando com correntes elevadas. Por outro lado, o interruptor DR protege contra choques elétricos, atuando em correntes de fuga baixas, como 30mA, em milissegundos.
O DR pode ser instalado junto com um disjuntor?
Sim, você pode instalar dispositivos combinados, que chamamos de disjuntores DR. Eles oferecem dupla proteção, contra sobrecarga e fuga de corrente, e economizam espaço no quadro elétrico. Além disso, a instalação fica mais simples, com apenas um dispositivo.
Por que o meu DR desarma constantemente?
Disparos frequentes indicam problemas na instalação. Normalmente, as causas incluem isolamento de cabos danificado, umidade excessiva nas conexões, equipamentos com defeito ou um aterramento inadequado. Nesses casos, o interruptor pode estar apenas fazendo o seu trabalho.
Como testar se o DR está funcionando?
Você pode fazer o teste mensal obrigatório pressionando o botão “TEST” do interruptor. Em seguida, verifique se ele desarma em 1 ou 2 segundos. Se não desarmar, procure um eletricista, pois o dispositivo pode estar com defeito.
O DR protege contra raios?
Não diretamente. O interruptor DR protege contra choques elétricos e incêndios causados por arcos elétricos. Para proteção contra raios, você precisa de um DPS (Dispositivo de Proteção contra Surtos).
Qual a vida útil de um interruptor DR?
A vida útil típica de um interruptor DR é de 10 a 15 anos ou entre 6.000 a 10.000 operações de desarme/rearme. A manutenção adequada pode prolongar significativamente sua vida útil.
É possível usar DR em instalações antigas?
Sim, é possível e altamente recomendado. Você pode fazer um retrofit no quadro elétrico, instalando o interruptor por circuitos prioritários para melhorar a segurança da instalação.
Invista na sua segurança e garanta proteção
O interruptor DR representa um dos avanços mais importantes para a segurança em instalações elétricas, pois previne choques fatais. Ademais, em projetos de iluminação, sua integração é fundamental para proteger os usuários.
A escolha de materiais elétricos de qualidade, como cabos flexíveis certificados e disjuntores coordenados, é crucial para criar um sistema robusto e confiável. Por isso, em Goiânia, contar com fornecedores de materiais elétricos, como a Prime materiais elétricos, especializados garante produtos de qualidade e suporte técnico.
Por fim, a evolução tecnológica dos interruptores DR para automação inteligente e monitoramento remoto é o futuro da proteção elétrica. Investir em dispositivos de qualidade e manutenção adequada não é apenas uma exigência, é uma garantia de proteção para vidas e patrimônio.
Lembre-se: a segurança elétrica não tem preço, mas a negligência pode custar caro. Instale, teste e mantenha seu interruptor DR corretamente.
