A instalação elétrica de qualquer ambiente exige atenção redobrada quanto aos materiais utilizados e às técnicas empregadas. Nesse sentido, o cabo flexível se destaca como um dos componentes mais versáteis do sistema elétrico, sendo amplamente aplicado em residências, comércios e indústrias. Contudo, sua flexibilidade não dispensa o cumprimento rigoroso de normas técnicas e cuidados específicos durante a instalação.
Portanto, conhecer as particularidades desse tipo de condutor é fundamental para garantir não apenas o funcionamento adequado do circuito elétrico, mas sobretudo a segurança de quem utiliza o espaço. Ademais, a correta aplicação das normas vigentes evita problemas futuros como curtos-circuitos, sobrecargas e até mesmo incêndios.
O que é cabo flexível e suas principais características?

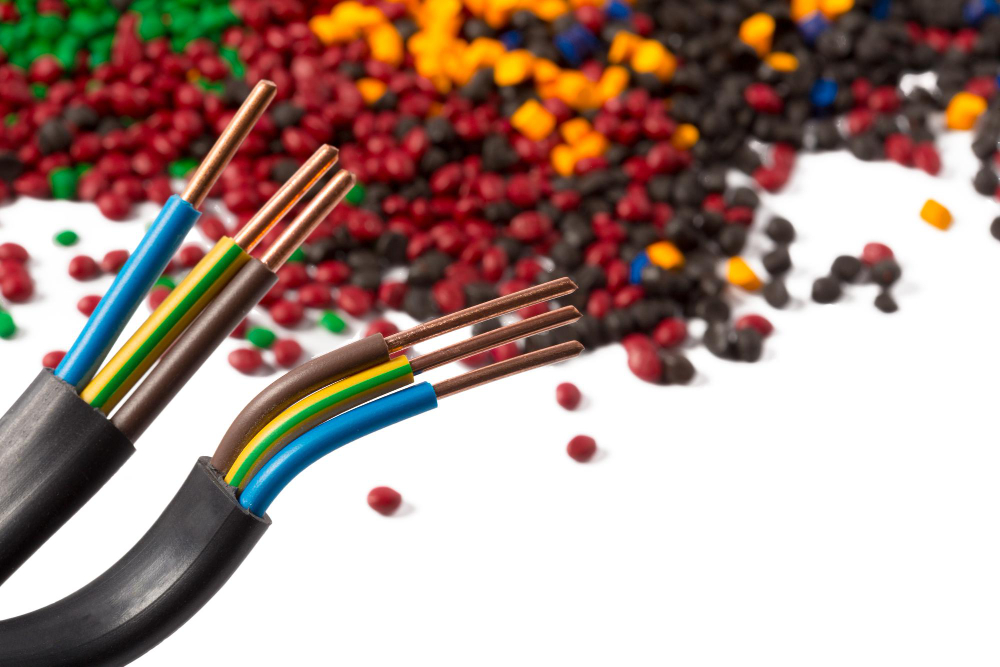

O cabo flexível é um condutor elétrico composto por diversos fios finos de cobre entrelaçados, envoltos por uma camada isolante de PVC ou outro material termoplástico. Diferentemente do cabo rígido, que possui um único fio maciço, essa construção confere maior maleabilidade ao produto.
Essa característica torna o material ideal para instalações que exigem movimentação constante ou passagem por trajetos com curvas acentuadas. Por exemplo, a ligação de eletrodomésticos, a conexão de pendentes decorativos e a alimentação de equipamentos móveis são aplicações típicas desse tipo de condutor.
Além disso, a flexibilidade facilita o manuseio durante a instalação, reduzindo o risco de rompimento dos fios internos. Entretanto, essa mesma característica demanda cuidados especiais quanto ao dimensionamento e à proteção mecânica adequados.
Leia também: Interruptores inteligentes: tecnologia e automação residencial
Principais normas técnicas para instalação de cabos elétricos
No Brasil, a instalação de sistemas elétricos de baixa tensão é regulamentada pela ABNT NBR 5410, norma que estabelece os requisitos mínimos de segurança para instalações elétricas em edificações. Segundo essa normatização, todos os condutores devem ser dimensionados considerando a corrente nominal do circuito, a queda de tensão admissível e os métodos de instalação empregados.
Dessa forma, ao trabalhar com cabo flexível, é imprescindível consultar as tabelas de capacidade de condução de corrente previstas na norma. Igualmente importante é observar as cores padronizadas para cada tipo de condutor: azul-claro para neutro, verde ou verde-amarelo para proteção (terra) e demais cores para fase.
Além disso, a norma determina que todos os circuitos devem contar com dispositivos de proteção adequados, como disjuntores e dispositivos diferenciais residuais (DR). Consequentemente, a escolha correta desses componentes está diretamente relacionada à bitola do cabo flexível utilizado.
Vale a pena ver também: Como escolher o disjuntor ideal para sua instalação elétrica?
Dimensionamento correto dos condutores flexíveis
O dimensionamento inadequado é uma das principais causas de problemas em instalações elétricas. Por isso, calcular corretamente a seção transversal do cabo flexível é etapa fundamental do projeto elétrico.
Primeiramente, é necessário determinar a corrente que circulará pelo condutor, considerando a potência dos equipamentos conectados e eventuais fatores de demanda. Em seguida, deve-se verificar o método de instalação previsto, pois cabos embutidos em eletrodutos, por exemplo, dissipam calor de forma diferente dos instalados em leitos ou bandejas.
Posteriormente, consulta-se a tabela apropriada da NBR 5410 para identificar a seção mínima do cabo flexível que suporta aquela corrente sem aquecimento excessivo. Vale ressaltar que a queda de tensão também deve ser verificada, especialmente em circuitos mais longos.
Ademais, em circuitos que alimentam equipamentos sensíveis ou sistemas de iluminação especializados, como os projetados em um projeto luminotécnico, a precisão no dimensionamento torna-se ainda mais crítica.
Cuidados durante o manuseio e instalação
O manuseio incorreto pode comprometer a integridade do cabo flexível antes mesmo de sua instalação. Dessa maneira, é fundamental armazenar os condutores em local seco, protegido da luz solar direta e de temperaturas extremas.
Durante a instalação, evite tracionar excessivamente o condutor ao passá-lo por eletrodutos. Aliás, a força aplicada não deve exceder os limites especificados pelo fabricante, sob risco de romper os fios internos ou danificar a isolação.
Outrossim, ao realizar conexões em interruptores, tomadas ou quadros de distribuição, certifique-se de que as extremidades do cabo flexível estejam devidamente decapadas, sem excessos que possam causar curtos-circuitos nem insuficiências que comprometam o contato elétrico.
Outro ponto crucial refere-se às emendas. Sempre que necessário emendar condutores, utilize conectores apropriados e proteja a conexão com fita isolante de qualidade ou, preferencialmente, com conectores de pressão ou solda adequada. Posteriormente, essas emendas devem ficar acessíveis para manutenções futuras, preferencialmente em caixas de passagem.
Proteção mecânica e uso de eletrodutos
Embora o cabo flexível seja resistente, sua instalação deve prever proteção mecânica adequada. Portanto, sempre que possível, utilize eletrodutos rígidos ou flexíveis para proteger os condutores contra impactos, abrasão e exposição a agentes químicos.
Em instalações aparentes, especialmente em áreas industriais ou comerciais, a proteção torna-se ainda mais importante. Nesse contexto, os eletrodutos metálicos rígidos oferecem maior resistência mecânica, enquanto os flexíveis facilitam passagens por trajetos irregulares.
Além disso, respeite a taxa de ocupação dos eletrodutos. Conduza no máximo o número de cabos recomendado para cada diâmetro de eletroduto, evitando superaquecimento e dificuldades na passagem dos fios. Consequentemente, isso facilita também futuras manutenções e ampliações do sistema elétrico.
Para instalações específicas, como a fixação de pendentes decorativos, certifique-se de que o cabo flexível utilizado possui resistência mecânica suficiente para suportar o peso da luminária, ou utilize cabos específicos para esse fim, que combinam condutores elétricos com elementos de sustentação.
Complete sua leitura: Diferença entre cabo flexível e fio rígido: qual escolher?
Conexões elétricas e uso de terminais adequados
As conexões representam pontos críticos em qualquer instalação elétrica. Assim sendo, ao conectar cabos flexíveis em dispositivos como interruptores, tomadas e disjuntores, é altamente recomendável o uso de terminais tubulares crimpados.
Esses terminais garantem contato elétrico uniforme e evitam o esmagamento dos fios finos que compõem o cabo flexível. Além disso, previnem o afrouxamento gradual das conexões, problema comum quando os condutores são conectados diretamente nos bornes dos dispositivos.
Para crimpar os terminais, utilize ferramentas apropriadas, como alicates de crimpagem. Nunca improvise com ferramentas inadequadas, pois isso pode resultar em conexões falhas que geram aquecimento e representam risco de incêndio.
Igualmente importante é garantir o aperto adequado dos parafusos dos bornes. Conexões frouxas aumentam a resistência elétrica no ponto de contato, causando aquecimento localizado. Por outro lado, aperto excessivo pode danificar o terminal ou o próprio dispositivo.
Identificação e organização dos circuitos
A identificação clara dos condutores é prática indispensável para facilitar manutenções futuras e evitar erros durante intervenções no sistema elétrico. Portanto, utilize etiquetas ou anilhas numeradas nas extremidades dos cabos flexíveis, especialmente em quadros de distribuição e caixas de passagem.
Ademais, mantenha um diagrama elétrico atualizado da instalação, indicando os circuitos, suas cargas e as proteções correspondentes. Esse documento torna-se especialmente valioso em instalações complexas ou quando diferentes profissionais precisam intervir no sistema.
Em projetos que envolvem sistemas de iluminação elaborados, como um projeto luminotécnico completo, a organização dos circuitos ganha importância adicional. Nesses casos, separar circuitos de iluminação de destaque, como aqueles que alimentam pendentes especiais, facilita o controle e eventuais ajustes de cenários luminosos.
Vale a pena ver também: Iluminação decorativa: como transformar ambientes com luzes modernas
Aterramento e proteção contra choques elétricos
O sistema de aterramento constitui elemento fundamental de segurança em qualquer instalação elétrica. Dessa forma, todos os equipamentos classe I devem ser conectados ao condutor de proteção (terra) por meio de cabo flexível com seção adequada.
A NBR 5410 estabelece seções mínimas para o condutor de proteção em função da seção dos condutores fase. Consequentemente, em hipótese alguma utilize condutores de proteção com seção inferior à especificada, pois isso compromete a eficácia do sistema de aterramento.
Além disso, em circuitos que alimentam áreas molhadas, como banheiros e cozinhas, ou em instalações externas, é obrigatória a utilização de dispositivos diferenciais residuais (DR). Esses dispositivos interrompem o circuito em milissegundos quando detectam fugas de corrente, protegendo as pessoas contra choques elétricos.
Verifique periodicamente a continuidade do condutor de proteção e a resistência de aterramento do sistema. Medições regulares garantem que o sistema permanece efetivo ao longo do tempo.
Inspeção e manutenção preventiva
Mesmo instalações executadas corretamente requerem inspeções periódicas para garantir a segurança contínua. Portanto, estabeleça um programa de manutenção preventiva que inclua verificação visual dos condutores, conexões e proteções.
Durante essas inspeções, procure sinais de aquecimento excessivo, como descoloração da isolação ou marcas de queimadura próximas às conexões. Similarmente, verifique se há danos mecânicos à isolação do cabo flexível, especialmente em trechos expostos ou sujeitos a movimentação.
Teste também o funcionamento dos dispositivos de proteção, como disjuntores e DRs. Esses componentes devem ser acionados periodicamente para garantir que não travaram devido ao tempo de inatividade.
Ademais, sempre que realizar ampliações ou modificações no sistema elétrico, reavalie a capacidade dos circuitos existentes. O acréscimo de novas cargas pode exigir a substituição de cabos flexíveis por seções maiores ou a criação de novos circuitos independentes.
Cuidados específicos em aplicações especiais
Certas aplicações exigem cuidados adicionais além das práticas convencionais. Por exemplo, na instalação de cabos para alimentação de equipamentos móveis, utilize sempre cabo flexível específico para essa finalidade, com isolação reforçada e proteção mecânica adicional.
Em sistemas de automação residencial ou comercial, onde múltiplos circuitos se concentram em pequenos espaços, a organização torna-se ainda mais crítica. Utilize identificações claras e mantenha separação adequada entre circuitos de potência e circuitos de controle ou comunicação.
Para instalações temporárias, como em eventos ou canteiros de obras, reforce a proteção mecânica e as fixações dos condutores. Nesses ambientes, o risco de danos por tráfego de pessoas e equipamentos é significativamente maior.
Erros comuns que devem ser evitados
Diversos erros frequentes comprometem a segurança das instalações elétricas. Primeiramente, nunca utilize cabo flexível subdimensionado, mesmo em circuitos aparentemente de baixa demanda. O dimensionamento deve sempre seguir critérios técnicos, não apenas estimativas empíricas.
Outro erro comum é realizar emendas inadequadas ou deixá-las expostas sem proteção. Todas as emendas devem ser executadas com técnica apropriada e protegidas em caixas de passagem acessíveis.
Evite também misturar condutores de diferentes seções ou materiais no mesmo circuito sem análise técnica adequada. Essa prática pode resultar em desequilíbrios de corrente e aquecimento diferencial.
Por fim, jamais ignore os requisitos de cores padronizadas para os condutores. Essa identificação é crucial para a segurança durante manutenções e evita conexões incorretas que podem causar acidentes graves.
Importância da contratação de profissionais qualificados
A instalação elétrica não é atividade para amadores. Portanto, sempre contrate profissionais habilitados, como eletricistas com formação técnica adequada e, preferencialmente, engenheiros eletricistas para projetos mais complexos.
Profissionais qualificados conhecem as normas técnicas, possuem experiência prática e dispõem das ferramentas adequadas para executar instalações seguras e eficientes. Além disso, podem emitir a documentação necessária, como a Anotação de Responsabilidade Técnica (ART), que garante a conformidade do projeto com as normas vigentes.
Em projetos especializados, como sistemas de iluminação que demandam projeto luminotécnico detalhado, a participação de profissionais especializados é ainda mais relevante. Esses técnicos consideram não apenas os aspectos elétricos, mas também questões estéticas, de conforto visual e eficiência energética.
Considerações finais sobre segurança elétrica
A segurança em instalações elétricas resulta da combinação de materiais de qualidade, projeto adequado e execução criteriosa. O cabo flexível, quando corretamente especificado e instalado, oferece excelente desempenho e durabilidade.
Entretanto, é fundamental manter-se atualizado quanto às normas técnicas, que são periodicamente revisadas para incorporar novos conhecimentos e tecnologias. A consulta regular à ABNT NBR 5410, disponível no site oficial da ABNT, garante que suas instalações estejam sempre em conformidade com os requisitos atuais de segurança.
Lembre-se de que economia inadequada em materiais ou mão de obra pode resultar em custos muito superiores no futuro, seja por falhas no sistema, danos a equipamentos ou, no pior cenário, acidentes com vítimas. Investir em qualidade e segurança é sempre a decisão mais acertada.
Portanto, ao planejar qualquer instalação elétrica, considere todos os aspectos abordados neste artigo: dimensionamento correto, proteção adequada, conexões bem executadas e manutenção preventiva. Dessa forma, você garante um sistema elétrico seguro, eficiente e duradouro para seu ambiente.
